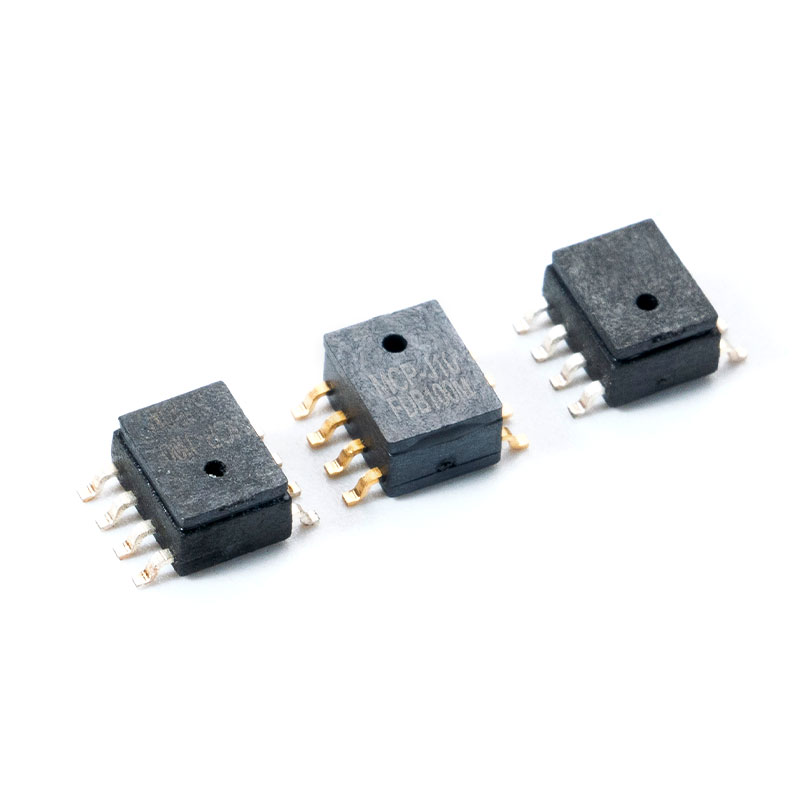

ما هو مستشعر الضغط المطلق؟

ان مستشعر الضغط المطلق هو محول يقيس الضغط بالنسبة إلى الفراغ المثالي (0 Pa)، وليس بالنسبة إلى الضغط الجوي أو أي ضغط مرجعي آخر. وهذا يجعلها مختلفة بشكل أساسي عن أجهزة الاستشعار المقياسية أو التفاضلية، ومناسبة بشكل فريد للتطبيقات التي قد تؤدي فيها التقلبات الجوية إلى أخطاء قياس غير مقبولة. من قياس الارتفاع في الفضاء الجوي إلى أنظمة التدفئة والتهوية وتكييف الهواء الصناعية، أجهزة استشعار الضغط المطلق هي حجر الزاوية في هندسة القياس الدقيق.

يغطي هذا الدليل كل ما يحتاج المهندسون ومتخصصو المشتريات ومتكاملو الأنظمة إلى معرفته - بدءًا من مبادئ التشغيل وبيانات المقارنة وحتى معايير الاختيار الخاصة بالتطبيقات وخيارات التنفيذ منخفضة التكلفة.

1. كيف يعمل مستشعر الضغط المطلق؟

1.1 مبدأ العمل الأساسي

ان مستشعر الضغط المطلق يحتوي على غرفة مرجعية مختومة تم إخلاؤها إلى فراغ شبه مثالي (عادةً <10⁻³ Pa). ينحرف حاجز الاستشعار - المصنوع عادة من السيليكون أو الفولاذ المقاوم للصدأ أو السيراميك - استجابة لضغط العملية المطبق على جانب واحد. يتم تحويل هذا الانحراف الميكانيكي إلى إشارة كهربائية باستخدام إحدى طرق النقل المتعددة:

• مقاوم للضغط : تعمل أجهزة قياس الضغط الموجودة على الحجاب الحاجز على تغيير المقاومة بشكل متناسب مع الانحراف. الأكثر شيوعًا في أجهزة الاستشعار المستندة إلى MEMS بسبب الحساسية العالية والتكلفة المنخفضة.
• بالسعة : الانحراف يغير السعة بين الحجاب الحاجز والقطب الثابت. يوفر استقرارًا ممتازًا على المدى الطويل وانحرافًا في درجات الحرارة المنخفضة.
• كهرضغطية : يولد شحنة تحت الضغط الديناميكي. الأنسب للقياسات العابرة السريعة، وليس الضغط الساكن.
• الرنانة : الضغط يغير تردد الرنين للعنصر المهتز. دقة عالية ولكن تكلفة أعلى.

يتم بعد ذلك تكييف الإخراج من خلال دوائر ASIC الموجودة على اللوحة والتي توفر تعويض درجة الحرارة، وتصحيح الإزاحة الصفرية، وتضخيم الإشارة - مما ينتج عنه مخرج تناظري معاير (0-5 فولت، 4-20 مللي أمبير) أو مخرج رقمي (I²C، SPI).

1.2 المطلق مقابل المقياس مقابل التفاضلي - الاختلافات الرئيسية

يعد فهم التمييز بين أنواع المستشعرات أمرًا بالغ الأهمية لتصميم النظام الصحيح. بينما تقوم أجهزة الاستشعار بقياس الضغط بالنسبة إلى الغلاف الجوي المحيط وأجهزة الاستشعار التفاضلية تقارن بين ضغوط العملية، أ مستشعر الضغط المطلق vs gauge pressure sensor تكشف المقارنة عن اختلاف أساسي في النقطة المرجعية يؤثر على دقة القياس في البيئات ذات الارتفاعات المتغيرة أو البيئات المناخية المتغيرة.

1.3 لماذا يهم مرجع الفراغ

الغرفة المرجعية المفرغة المختومة هي ما يجعل القياس المطلق ممكنًا. على عكس أجهزة الاستشعار المقياسية، التي تستخدم منفذ تنفيس مفتوحًا للغلاف الجوي، فإن مستشعر الضغط المطلق محصن ضد الانجراف الجوي وتغير الارتفاع والتغيرات الجوية الموسمية. وهذا أمر غير قابل للتفاوض في تطبيقات مثل قياس الارتفاع في الطيران، حيث يمكن أن يترجم خطأ الضغط بمقدار 1 hPa على الارتفاع إلى خطأ في الارتفاع يصل إلى 8.5 متر تقريبًا - وهو هامش أمان حرج في المجال الجوي الخاضع للرقابة.

في أجهزة التهوية الطبية ومضخات التسريب، يضمن قياس الضغط المطلق عدم تأثر توصيل الدواء ودعم الجهاز التنفسي بارتفاع المستشفى أو التغيرات في الضغط المحيط أثناء النقل.

2. مستشعر الضغط المطلق مقابل مستشعر الضغط المقياس - مقارنة عميقة

2.1 مقارنة المواصفات جنبًا إلى جنب

عند تقييم أ مستشعر الضغط المطلق vs gauge pressure sensor يجب على المهندسين ألا يأخذوا في الاعتبار النقطة المرجعية فحسب، بل يجب أيضًا أن يأخذوا في الاعتبار كيفية أداء كل نوع عبر معلمات القياس الرئيسية. يلخص الجدول أدناه مواصفات ورقة البيانات النموذجية للأجهزة القائمة على MEMS القابلة للمقارنة في نطاق 0-10 بار:

2.2 متى يتم اختيار المقياس المطلق

اختر مستشعر الضغط المطلق متى:

• يعمل التطبيق على ارتفاعات أو مواقع مختلفة ذات ضغوط بارومترية مختلفة (على سبيل المثال، المعدات المحمولة والطائرات والطائرات بدون طيار).
• تعد إمكانية تتبع القياس إلى المعيار المطلق (وحدة SI: Pascal) مطلوبة للامتثال التنظيمي - وهو أمر شائع في الشهادات الطبية والفضائية.
• هناك حاجة إلى مراقبة الفراغ أو التحكم في العمليات تحت الغلاف الجوي (على سبيل المثال، تصنيع أشباه الموصلات، والتجفيف بالتجميد).
• يتطلب تسجيل البيانات على المدى الطويل خط أساس مستقرًا وخاليًا من الانجراف ولا يتأثر بتغيرات الطقس اليومية.

تظل أجهزة الاستشعار هي الخيار المفضل في الأنظمة الهيدروليكية والهوائية ذات الحلقة المغلقة حيث يكون الضغط النسبي للغلاف الجوي هو الكمية الهندسية ذات الصلة (على سبيل المثال، نفخ الإطارات، وضغط الغلاية).

2.3 المفاهيم الخاطئة الشائعة

• فكرة خاطئة: "أجهزة الاستشعار المطلقة تقرأ 0 في البيئة المحيطة." — لا يفعلون ذلك. عند مستوى سطح البحر، يقرأ المستشعر المطلق ~101.325 كيلو باسكال. يقرأ مستشعر المقياس فقط 0 في البيئة المحيطة.
• المفهوم الخاطئ: "أجهزة الاستشعار المطلقة هي دائمًا أكثر دقة." — تعتمد الدقة على التصميم والمعايرة، وليس على النوع المرجعي. يمكن لأجهزة استشعار القياس تحقيق دقة مساوية أو أفضل للقياسات النسبية.
• فكرة خاطئة: "يمكنك تحويل مستشعر القياس إلى مستشعر مطلق عن طريق إضافة الضغط الجوي." - لا ينجح هذا إلا إذا كان الضغط الجوي معروفًا ومستقرًا، مما يتعارض مع الغرض من تطبيقات الهاتف المحمول أو التطبيقات على ارتفاعات عالية.

3. التطبيقات الرئيسية حسب الصناعة

3.1 مستشعر الضغط المطلق لتطبيقات مقياس الارتفاع

ال مستشعر الضغط المطلق for altimeter applications هي واحدة من حالات الاستخدام الأكثر تطلبًا من الناحية الفنية. تعتمد أجهزة قياس ارتفاع الطائرات على النموذج الدولي القياسي للغلاف الجوي (ISA)، الذي يحدد علاقة يمكن التنبؤ بها بين الضغط والارتفاع: ينخفض ​​الضغط بنحو 1.2 هكتوباسكال لكل زيادة 10 أمتار في الارتفاع عند مستوى سطح البحر.

بالنسبة لإلكترونيات الطيران المعتمدة، يجب أن تستوفي أجهزة الاستشعار المعايير البيئية DO-160G ومستويات ضمان برامج RTCA/DO-178C. المواصفات الرئيسية تشمل:

• نطاق الضغط: 10–110 كيلو باسكال (يغطي الارتفاعات من -500 م إلى ~30,000 م)
• الدقة: <1 باسكال (أي ما يعادل دقة الارتفاع 8 سم تقريبًا)
• تعويض درجة الحرارة: -55 درجة مئوية إلى 85 درجة مئوية
• مقاومة الصدمات والاهتزازات وفقًا لمعايير MIL-STD-810

تستخدم الطائرات بدون طيار والطائرات بدون طيار من الدرجة الاستهلاكية أجهزة استشعار بارومترية MEMS منخفضة التكلفة (على سبيل المثال، دقة 24 بت، واجهة I²C) والتي لا تزال تحقق دقة ارتفاع أقل من ± 1 متر في الظروف الهادئة، وهي كافية للتحكم الآلي في الطيران ووظائف العودة إلى المنزل.

3.2 مستشعر الضغط المطلق لأنظمة التدفئة والتهوية وتكييف الهواء

في مستشعر الضغط المطلق for HVAC systems ، الدور الأساسي هو مراقبة ضغط سائل التبريد في دوائر الضاغط، ووحدات إمداد وإرجاع وحدة معالجة الهواء (AHU)، وأنظمة التشغيل الآلي للمباني (BAS). على عكس مراقبة الضغط التفاضلي للمرشح (الذي يستخدم أجهزة استشعار تفاضلية)، تتطلب إدارة دائرة التبريد ضغطًا مطلقًا لحساب درجة حرارة غاز التبريد الفائقة والتبريد الفرعي بدقة باستخدام مخططات المحتوى الحراري للضغط (P-H).

3.3 الأجهزة الطبية

من الدرجة الطبية أجهزة استشعار الضغط المطلق يتم تضمينها في أجهزة التنفس الصناعي، وأجهزة التخدير، ومضخات التسريب، وأجهزة مراقبة ضغط الدم، ومعدات غسيل الكلى. تفرض المتطلبات التنظيمية (IEC 60601-1، ISO 80601) التوافق الحيوي للمواد الملامسة للسوائل، والتوافق الكهرومغناطيسي (EMC)، وإمكانية تتبع المعايرة الصارمة.

خصائص الاستشعار الطبية الرئيسية:

• الدقة: ±0.1% FS أو أفضل، مع معايرة NIST يمكن تتبعها
• الانجراف طويل المدى: <±0.05% FS/سنة
• توافق الوسائط: محلول ملحي، أكسجين، مخاليط غازات التخدير
• الإخراج: رقمي (I²C/SPI) مع تعويض درجة الحرارة على متن الطائرة المفضل للبنيات المدمجة الحديثة

3.4 أنظمة السيارات

تطبيقات السيارات أجهزة استشعار الضغط المطلق تشمل أجهزة استشعار الضغط المطلق المتشعب (MAP)، وأنظمة مراقبة ضغط الإطارات (TPMS، على الرغم من أنها عادةً ما تكون مقياسًا)، وضغط تعزيز الشاحن التوربيني، وضغط بخار خزان الوقود. تعتبر مستشعرات MAP ضرورية لحقن الوقود في وحدة التحكم في المحرك (ECU) وحسابات توقيت الإشعال. ويجب أن تتحمل مؤهل إيك-Q100 من الدرجة الأولى (-40 درجة مئوية إلى 125 درجة مئوية)، والاهتزاز العالي، والتعرض لأبخرة الوقود.

• نطاق التشغيل: 10-400 كيلو باسكال مطلق (يغطي الفراغ الخامل من خلال أقصى قدر من التعزيز)
• الإخراج: التناظرية النسبية (0.5-4.5 فولت) أو البروتوكول الرقمي المرسل
• وقت الاستجابة: <1 مللي ثانية لأحداث المحرك الديناميكي

3.5 حساس الضغط المطلق منخفض التكلفة لمشاريع الاردوينو

ال rise of open-source hardware has created strong demand for a حساس الضغط المطلق منخفض التكلفة اردوينو -حل متوافق. تعمل هذه المستشعرات - عادةً أجهزة القياس الجوي MEMS المزودة بمخرج I²C أو SPI - على تمكين محطات الطقس ومسجلات الارتفاع والملاحة الداخلية ومشاريع الطائرات بدون طيار بأقل تكلفة.

توفر أجهزة الاستشعار البارومترية المطلقة MEMS الشهيرة المستخدمة في أنظمة Arduino ما يلي:

• نطاق الضغط: 300-1100 هكتوباسكال (يغطي الارتفاعات من -500 متر إلى ~9000 متر)
• فيterface: I²C (400 kHz fast mode) or SPI
• الدقة: 24 بت ADC، دقة <0.18 Pa في وضع الدقة العالية
• جهد الإمداد: 1.8-5 فولت (متوافق مع منطق 3.3 فولت)
• الحزمة: LGA-8، QFN، أو وحدة الاختراق للنماذج الأولية
• الاستهلاك الحالي: <1 μA في وضع السكون (أمر بالغ الأهمية لعقد إنترنت الأشياء التي تعمل بالبطارية)

4. كيفية اختيار مستشعر الضغط المطلق المناسب

4.1 المواصفات الرئيسية للتقييم

اختيار الصحيح مستشعر الضغط المطلق يتطلب تقييمًا منهجيًا عبر عدة أبعاد للمواصفات. يجب على المهندسين تجنب الإفراط في التحديد (الذي يؤدي إلى التكلفة) والتقليل من التحديد (الذي يسبب فشل الحقل).

4.2 معايير الاختيار للاردوينو والأنظمة المدمجة

ل حساس الضغط المطلق منخفض التكلفة اردوينو أو تطبيق وحدة التحكم الدقيقة المضمنة، تتحول الأولوية نحو توافق الواجهة، واستهلاك الطاقة، وعامل الشكل. خذ بعين الاعتبار:

• فيterface voltage levels : تأكد من أن مستويات منطق I²C/SPI تتوافق مع MCU الخاص بك (3.3 فولت أو 5 فولت). العديد من أجهزة استشعار MEMS هي 3.3 فولت أصلية؛ استخدم محولات المستوى في حالة الاتصال بـ 5 V Arduino Uno.
• دعم المكتبة : توافر مكتبة Arduino المؤكدة يقلل بشكل كبير من وقت التطوير.
• مستشعر درجة الحرارة على الرقاقة : تشتمل معظم أجهزة الاستشعار البارومترية MEMS على مستشعر درجة حرارة متكامل للتعويض والمراقبة ذات الوظيفة المزدوجة.
• معدل أخذ العينات : بالنسبة لمحطات الأرصاد الجوية، يكفي 1 هرتز. للحفاظ على الارتفاع في الطائرات بدون طيار، هناك حاجة إلى 25-100 هرتز.
• أوضاع النوم والاستعداد : ضروري للتطبيقات التي تعمل بالبطارية والتي تستهدف سنوات من التشغيل على الخلايا المعدنية أو حزم LiPo الصغيرة.

4.3 مقايضات السعر مقابل الأداء

ال cost of an مستشعر الضغط المطلق المقاييس بدقة وشهادات وتوافق الوسائط والتعبئة والتغليف. يساعد فهم هذه المفاضلات فرق المشتريات ومهندسي الأنظمة على موازنة الميزانية مع المتطلبات الهندسية.

5. حول MemsTech - شريكك الموثوق به في أجهزة استشعار الضغط MEMS

5.1 تأسست في ووشي، مصممة للابتكار

تأسست شركة MemsTech في عام 2011 وتقع في منطقة Wuxi الوطنية للتكنولوجيا الفائقة - مركز ابتكارات إنترنت الأشياء في الصين - وهي مؤسسة متخصصة في البحث والتطوير والإنتاج والمبيعات لأجهزة استشعار الضغط MEMS. لقد أثبتت منطقة Wuxi الوطنية للتكنولوجيا الفائقة نفسها كواحدة من النظم البيئية الرائدة في آسيا لتصنيع أشباه الموصلات وMEMS، مما يوفر لـ MemsTech إمكانية الوصول إلى موارد التصنيع المتقدمة والشراكات البحثية والبنية التحتية لسلسلة التوريد المهمة لإنتاج أجهزة استشعار كبيرة الحجم وعالية الجودة.

5.2 المنتجات والصناعات المقدمة

ميمس تك مستشعر الضغط المطلق يغطي خط الإنتاج نطاقًا واسعًا من نطاقات الضغط وأنواع المخرجات وخيارات التغليف المصممة لخدمة عملاء B2B عبر:

• طبي : أجهزة الاستشعار المصممة لمعدات الجهاز التنفسي، وأنظمة التسريب، وأدوات التشخيص - متوافقة مع متطلبات إدارة الجودة ISO 13485.
• السيارات : أجهزة استشعار الضغط MEMS تتوافق مع مؤهلات AEC-Q100 من الدرجة الأولى لمراقبة ضغط المشعب وبخار الوقود ونظام الفرامل.
• الالكترونيات الاستهلاكية : أجهزة استشعار MEMS مدمجة ومنخفضة الطاقة للهواتف الذكية والأجهزة المنزلية الذكية والأجهزة القابلة للارتداء وعقد إنترنت الأشياء.

5.3 لماذا تختار فرق المشتريات وشركاء البيع بالجملة MemsTech

• القدرة المهنية على البحث والتطوير : يتيح تصميم MEMS الداخلي وهندسة العمليات حلولاً مخصصة لعملاء OEM وODM.
• إدارة الإنتاج العلمي : خطوط التصنيع الخاضعة لرقابة ISO مع التحكم الإحصائي في العمليات (SPC) تضمن ثبات الإنتاجية والجودة على نطاق واسع.
• التعبئة والتغليف والاختبار الصارم : يخضع كل مستشعر للمعايرة الكاملة والاختبار الوظيفي قبل الشحن، مع توفر فحص اختياري بنسبة 100% HTOL (عمر التشغيل عالي الحرارة).
• أسعار تنافسية : يتيح التكامل الرأسي وكفاءات الإنتاج الحجمي لشركة MemsTech تقديم حلول استشعار عالية الأداء وفعالة من حيث التكلفة تقلل من إجمالي تكلفة قائمة مكونات الصنف للنظام دون المساس بالموثوقية.

6. الأسئلة المتداولة (الأسئلة الشائعة)

س1: ما هو الفرق الأساسي بين حساس الضغط المطلق وحساس قياس الضغط؟

ان مستشعر الضغط المطلق يقيس الضغط بالنسبة للفراغ المثالي (0 باسكال). يقوم جهاز استشعار الضغط بقياس الضغط بالنسبة إلى الضغط الجوي المحلي، والذي يختلف باختلاف الارتفاع والطقس. ونتيجة لذلك، أ مستشعر الضغط المطلق vs gauge pressure sensor تظهر المقارنة أن أجهزة الاستشعار المطلقة توفر قياسًا مستقرًا ومستقلًا عن الموقع، في حين أن أجهزة استشعار القياس تكون أكثر ملاءمة عندما تكون الكمية الهندسية محل الاهتمام هي الضغط أعلى أو أقل من المحيط - مثل تضخم الإطارات أو ضغط الخزان بالنسبة للغلاف الجوي.

س2: كيف يعمل مستشعر الضغط المطلق في تطبيق مقياس الارتفاع؟

في an مستشعر الضغط المطلق for altimeter applications يقيس المستشعر الضغط الجوي الفعلي للطائرة أو الارتفاع الحالي للطائرة بدون طيار. وباستخدام نموذج الغلاف الجوي القياسي الدولي (ISA) - حيث ينخفض ​​الضغط بمقدار 1.2 هكتو باسكال تقريبًا لكل ارتفاع يبلغ 10 أمتار على ارتفاعات منخفضة - يقوم النظام بتحويل قراءات الضغط إلى قيم الارتفاع. يضمن مرجع الفراغ المختوم داخل المستشعر عدم تأثر هذا القياس بضغط المقصورة أو الطقس المحلي، مما يوفر إشارة ارتفاع مستقرة وقابلة للتكرار لأنظمة التحكم في الطيران.

س3: هل يمكن استخدام حساس الضغط المطلق منخفض التكلفة مع Arduino لقياس الارتفاع بنفسك؟

نعم. أ حساس الضغط المطلق منخفض التكلفة اردوينو - يمكن لجهاز MEMS المتوافق - وهو عادةً مستشعر بارومتري 24 بت I²C - تحقيق دقة ارتفاع أفضل من 0.5 متر في الهواء الساكن. يقرأ Arduino بيانات الضغط الأولية عبر I²C، ويطبق صيغة قياس الضغط (أو تقريب ISA المبسط)، ويخرج الارتفاع بالأمتار. للحصول على أفضل النتائج، قم بإجراء معايرة الضغط على مستوى الأرض المحلية قبل كل جلسة، حيث يتغير الضغط المطلق عند مستوى سطح البحر يوميًا بمقدار ±2–3 hPa بسبب الطقس، وهو ما يترجم إلى ±17–25 مترًا من خطأ الارتفاع دون تصحيح.

س 4: ما هي المواصفات الأكثر أهمية عند اختيار مستشعر الضغط المطلق لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)؟

ل مستشعر الضغط المطلق for HVAC systems التطبيقات، المواصفات الأكثر أهمية هي: (1) نطاق الضغط —يجب أن يغطي ضغط تشغيل غاز التبريد بالكامل بما في ذلك الضغط العابر؛ (2) توافق الوسائط — يجب أن تكون المواد المبللة متوافقة مع المبردات مثل R-410A، أو R-32، أو R-134a؛ (3) نطاق الخطأ الإجمالي (TEB) على نطاق درجة حرارة التشغيل الكامل؛ (4) واجهة الإخراج - يفضل استخدام حلقة التيار من 4 إلى 20 مللي أمبير لتشغيل الكابلات الطويلة في أنظمة البناء؛ و (5) حماية الدخول —الحد الأدنى IP67 لبيئات غرف المعدات المعرضة للرطوبة وعوامل التنظيف.

س 5: كيف يحافظ مستشعر الضغط المطلق على الدقة طوال عمره؟

الاستقرار على المدى الطويل في مستشعر الضغط المطلق يعتمد على سلامة الغرفة المرجعية الفراغية المختومة، ومقاومة زحف مادة الحجاب الحاجز، وجودة خوارزمية تعويض ASIC. تحقق مستشعرات MEMS عالية الجودة استقرارًا طويل المدى يبلغ ±0.1% FS سنويًا أو أفضل. للحفاظ على الدقة المعتمدة، يجب إعادة معايرة المستشعرات بشكل دوري — عادةً كل 1-3 سنوات حسب المتطلبات التنظيمية للتطبيق. في التطبيقات الحرجة (الطبية والفضاء)، يجب على الشركات المصنعة تقديم شهادات معايرة يمكن تتبعها من قبل NIST وبيانات توصيف الانجراف المنشورة.

المراجع

• فرادين، J. (2016). دليل أجهزة الاستشعار الحديثة: الفيزياء والتصاميم والتطبيقات (الطبعة الخامسة). سبرينغر. https://doi.org/10.1007/978-3-319-19303-8
• فيternational Electrotechnical Commission. (2005). IEC 60770-1: أجهزة الإرسال المستخدمة في أنظمة التحكم في العمليات الصناعية - الجزء 1: طرق تقييم الأداء . اللجنة الانتخابية المستقلة.
• MEMS ومجموعة صناعة أجهزة الاستشعار (MSIG). (2023). تقرير سوق الأنظمة الكهروميكانيكية الدقيقة وأجهزة الاستشعار . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: الظروف البيئية وإجراءات الاختبار للمعدات المحمولة جواً . شركة ار تي سي ايه
• الصكوك الوطنية. (2022). أساسيات مستشعر الضغط: أنواع المستشعرات ودليل الاختيار . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• بوش سينسورتيك. (2023). BST-BMP390-DS002: ورقة بيانات مستشعر الضغط BMP390 . شركة بوش سينسورتيك المحدودة. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• فيternational Organization for Standardization. (2016). ISO 13485:2016 – الأجهزة الطبية – أنظمة إدارة الجودة . ايزو. https://www.iso.org/standard/59752.html
• لجنة الطاقة الذرية. (2014). AEC-Q100 Rev-H: تأهيل اختبار الإجهاد القائم على آلية الفشل للدوائر المتكاملة . مجلس إلكترونيات السيارات.
