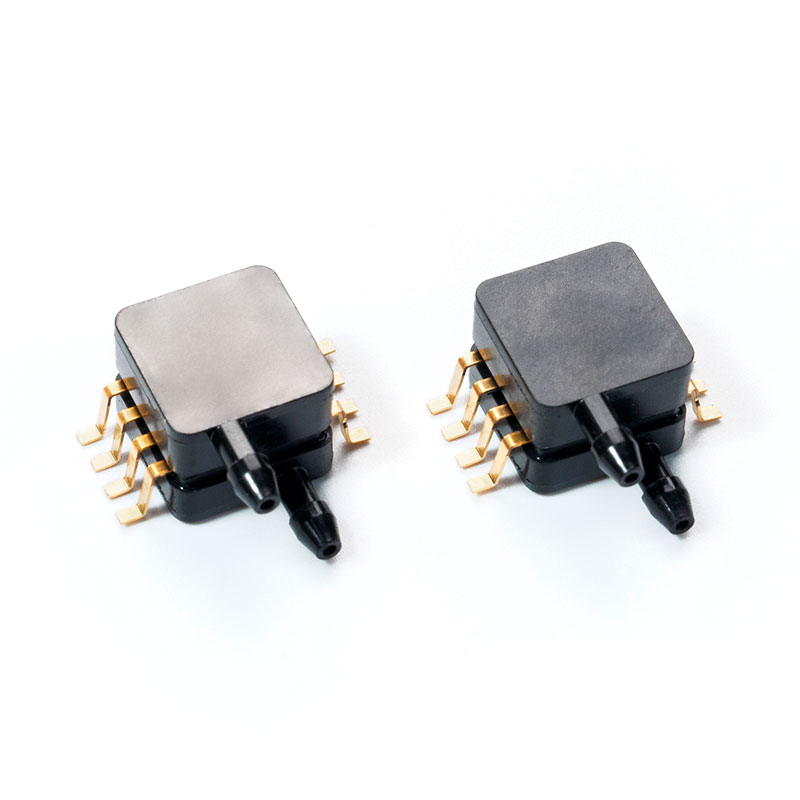

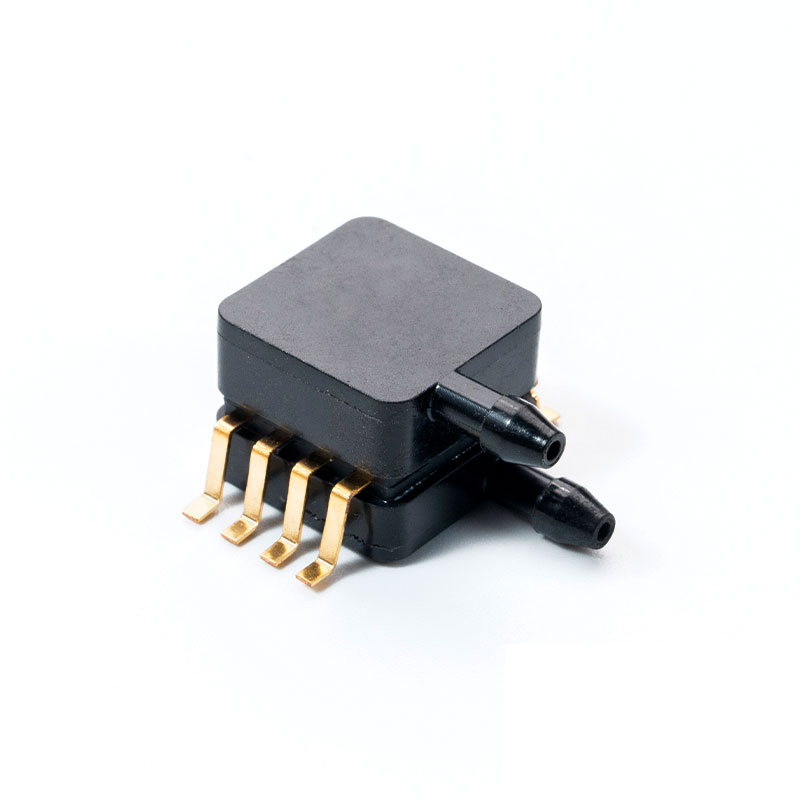

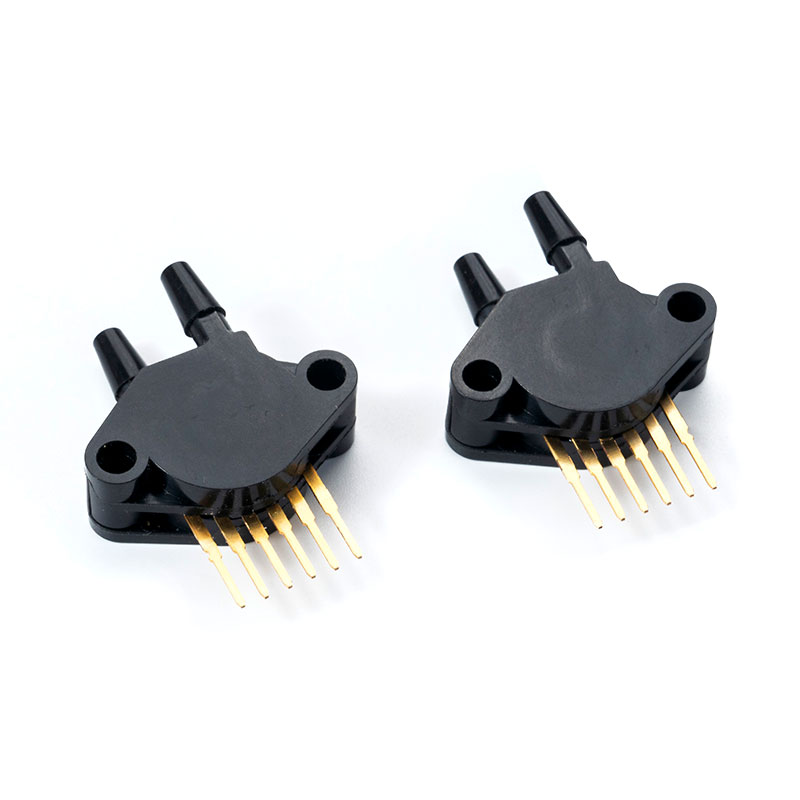

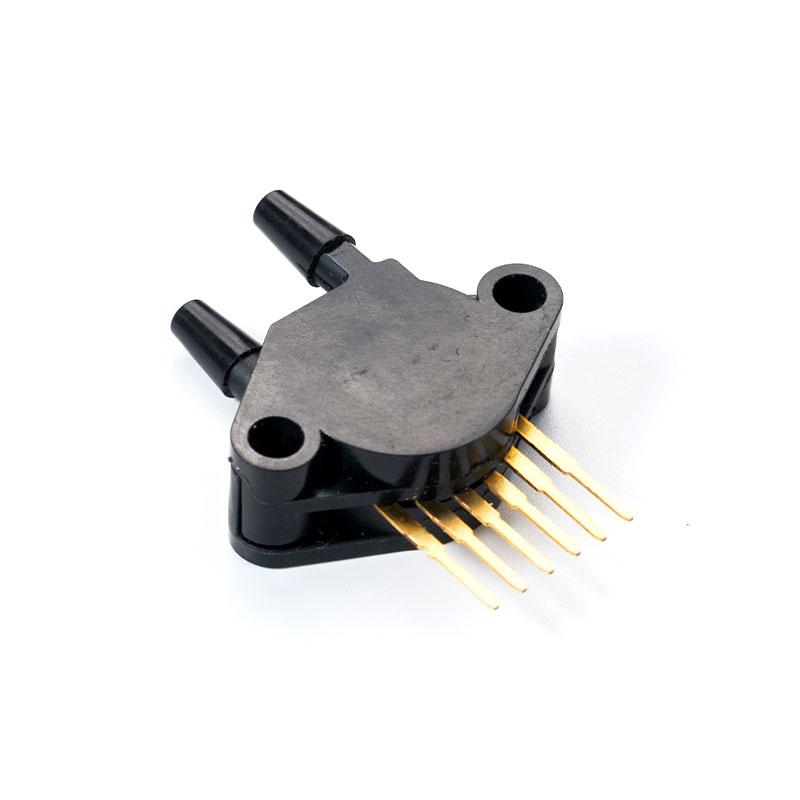

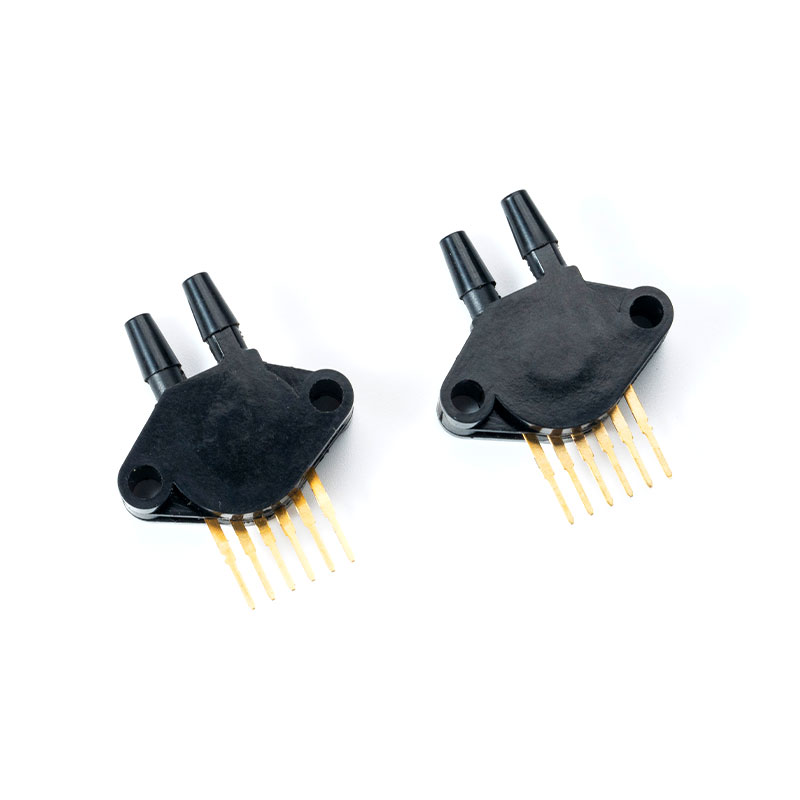

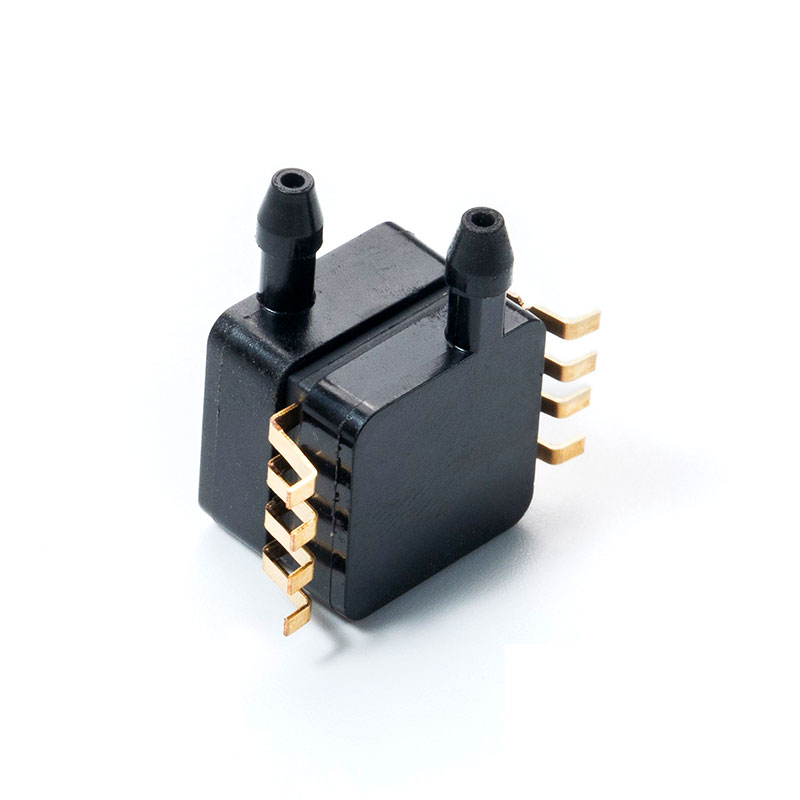

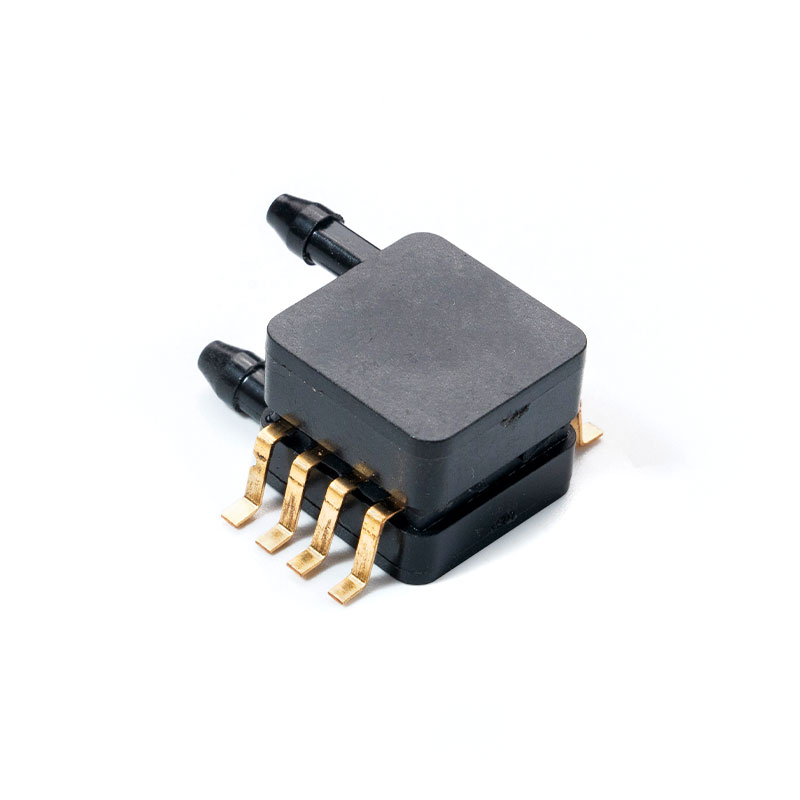

1. المواصفات العامة (MCP5XXXDP)
الجدول 1. الحد من المعلمات
| مميزة | دقيقة. | الأعلى. | وحدة |
| جهد الإمداد (Vsupply) | -0.3 | 6 | في دي سي |
| درجة حرارة التخزين | -40 | 125 | درجه مئوية |
الجدول 2. نوع الضغط
| نوع الضغط | الوصف |
| مطلق | يتناسب الإخراج مع الفرق بين الضغط المطبق والفراغ المرجعي المدمج |
| قياس الضغط | يتناسب الإخراج مع الفرق بين الضغط المطبق والضغط الجوي (المحيط). |
| الضغط التفاضلي | يتناسب الخرج مع الفرق بين الضغط المطبق على كل منفذ (منفذ 1 – منفذ 2). |
2. المعلمات التقنية للإخراج التناظري (MCP5XXXDP)
الجدول 3. مواصفات الإخراج التناظرية
(مقابل = 5.0 فولت تيار مستمر، TA = 25 درجة مئوية ما لم يُذكر خلاف ذلك.)
| مميزة | الرمز | دقيقة | اكتب | ماكس | وحدة |
| نطاق الضغط (1) | بوب | 0 15 | — — | 100115 | كيلو باسكال |
| جهد الإمداد (2) | VS | 4.75 | 5 | 5.25 | VDC |
| العرض الحالي | آيو | — | 7 | 10 | مادك |
| دقيقةimum pressure offset (3) ، (0 إلى 85 درجة مئوية) @ VS = 5.0 فولت | فوف | 0.088 | 0.2 | 0.313 | VDC |
| إخراج واسع النطاق (4) ، التفاضلية والمطلقة (0 إلى 85 درجة مئوية) @ VS = 5.0 فولت | VFSO | 4.587 | 4.7 | 4.813 | VDC |
| نطاق واسع النطاق (5) ، التفاضلية والمطلقة (0 إلى 85 درجة مئوية) @ VS = 5.0 فولت | VFSS | — | 4.5 | — | VDC |
| الدقة (6) | — | — | — | ±2.5 | %VFSS |
| الحساسية | ف/ب | — | 45 | — | بالسيارات / كيلو باسكال |
| وقت الاستجابة (7) | ر | — | 1 | — | مللي |
| مصدر الإخراج الحالي عند الإخراج واسع النطاق | آيو | — | 0.1 | — | مادك |
| وقت الاحماء (8) | — | — | 20 | — | مللي |
| استقرار الأوفست (9) | — | — | ±0.5 | — | %VFSS |
1. 1.0 كيلو باسكال (كيلو باسكال) يساوي 0.145 رطل لكل بوصة مربعة.
2. الجهاز متناسب ضمن نطاق الإثارة المحدد.
3. يتم تعريف الإزاحة (VOFF) على أنها جهد الخرج عند أدنى ضغط مقدر.
4. يتم تعريف الخرج واسع النطاق (VFSO) على أنه جهد الخرج عند الحد الأقصى أو الضغط الكامل.
5. يتم تعريف المدى الكامل (VFSS) على أنه الفرق الجبري بين جهد الخرج عند الضغط الكامل وجهد الخرج عند أدنى ضغط مقنن.
6. الدقة (موازنة الخطأ) تتكون مما يلي:
الخطية: انحراف الإخراج من علاقة الخط المستقيم مع الضغط فوق نطاق الضغط المحدد.
تباطؤ درجة الحرارة: انحراف الخرج عند أي درجة حرارة ضمن نطاق درجة حرارة التشغيل، بعد تدوير درجة الحرارة من وإلى نقاط درجة حرارة التشغيل الدنيا أو القصوى، مع تطبيق ضغط تفاضلي صفر.
تباطؤ الضغط: انحراف الخرج عند أي ضغط ضمن النطاق المحدد، عندما يتم تدوير هذا الضغط من وإلى الحد الأدنى أو الأقصى للضغط المقدر عند 25 درجة مئوية.
TcSpan: انحراف الإخراج خلال نطاق درجة الحرارة من 0 إلى 85 درجة مئوية، مقارنة بـ 25 درجة مئوية.
TcOffset: انحراف الإخراج مع الحد الأدنى من الضغط المطبق على نطاق درجة الحرارة من 0 إلى 85 درجة مئوية، مقارنة بـ 25 درجة مئوية.
الاختلاف عن القيم الاسمية: الاختلاف عن القيم الاسمية، للإزاحة أو النطاق الكامل، كنسبة مئوية من VFSS عند 25 درجة مئوية.
7. يعرف زمن الاستجابة بأنه الزمن الذي ينتقل فيه التغير التزايدي في الخرج من 10% إلى 90% من قيمته النهائية عند تعرضه لتغير خطوة محدد في الضغط.
8. يتم تعريف وقت الإحماء على أنه الوقت اللازم للمنتج لتلبية جهد الخرج المحدد بعد استقرار الضغط.
9. استقرار الإزاحة هو انحراف مخرجات المنتج عند تعرضه لـ 1000 ساعة من الضغط النبضي ودورة درجة الحرارة مع اختبار التحيز.
1. المواصفات العامة (MCPV5XXXDP)
الجدول 1. الحد من المعلمات
| مميزة | دقيقة. | الأعلى. | وحدة |
| جهد الإمداد (Vsupply) | -0.3 | 6 | في دي سي |
| درجة حرارة التخزين | -40 | 125 | درجه مئوية |
الجدول 2. نوع الضغط
| نوع الضغط | الوصف |
| مطلق | يتناسب الإخراج مع الفرق بين الضغط المطبق والفراغ المرجعي المدمج |
| قياس الضغط | يتناسب الإخراج مع الفرق بين الضغط المطبق والضغط الجوي (المحيط). |
| الضغط التفاضلي | يتناسب الخرج مع الفرق بين الضغط المطبق على كل منفذ (منفذ 1 – منفذ 2). |
2. المعلمات التقنية للإخراج التناظري
الجدول 3. مواصفات الإخراج التناظرية
(VS = 5.0 فولت تيار مستمر، TA = 25 درجة مئوية ما لم يُذكر خلاف ذلك.)
| مميزة | علامة | دقيقة. | اكتب. | الأعلى. | وحدة |
| نطاق الضغط 1 | ص OP | -5 | 100 | كيلو باسكال | |
| جهد الإمداد 2 | V ق | 4.75 | 5 | 5.25 | في دي سي |
| العرض الحالي | أنا س | - | 3 | 10 | مادك |
| صressure offset3(10 °C to 60 °C) @ VS = 5.0 Volts | 0.155 | 0.2 | 0.245 | ||
| إخراج واسع النطاق 4 | 4.655 | 4.7 | 4.745 | ||
| النطاق الكامل (VFSS) 5 | - | 4.41 | 4.5- | 4.59 | V |
| الدقة 6 | - | - | 0.025 | - | |
| الحساسية | 0.45 | الخامس / كيلو باسكال | |||
| نطاق درجة حرارة التشغيل | Tsرg | -40 | — | 85 | درجة مئوية |
| وقت الاستجابة 7 | t ر | — | 2.5 | — | مللي |
| صower-on time 8 | 100 | مللي |
1. 1.0 كيلو باسكال (كيلو باسكال) يساوي 0.145 رطل لكل بوصة مربعة.
2. الجهاز متناسب ضمن نطاق الإثارة المحدد.
3. يتم تعريف الإزاحة (Voff) على أنها جهد الخرج عند أدنى ضغط مقدر.
4. يتم تعريف الخرج الكامل (VFSO) على أنه جهد الخرج عند الضغط الأقصى أو الكامل.
5. يتم تعريف النطاق الكامل (VFSS) على أنه الفرق الجبري بين جهد الخرج عند الضغط المقدر الكامل وجهد الخرج عند الحد الأدنى المقنن
6. الدقة (موازنة الخطأ) تتكون مما يلي:
• الخطية: انحراف الإخراج من علاقة الخط المستقيم مع الضغط فوق نطاق الضغط المحدد.
• تباطؤ درجة الحرارة: انحراف الخرج عند أي درجة حرارة ضمن نطاق درجة حرارة التشغيل، بعد تدوير درجة الحرارة من وإلى نقاط درجة حرارة التشغيل الدنيا أو القصوى، مع تطبيق ضغط تفاضلي صفر.
• تباطؤ الضغط: انحراف الخرج عند أي ضغط ضمن النطاق المحدد، عندما يتم تدوير هذا الضغط من وإلى الحد الأدنى أو الأقصى للضغط المقدر، عند 25 درجة مئوية.
• TcSpan: انحراف الإخراج خلال نطاق درجة الحرارة من 10 درجات إلى 60 درجة مئوية، مقارنة بـ 25 درجة مئوية.
• TcOffset: انحراف الإخراج مع الحد الأدنى من الضغط المقدر المطبق، خلال نطاق درجة الحرارة من 10 درجات إلى 60 درجة مئوية، مقارنة بـ 25 درجة مئوية.
• الاختلاف عن القيم الاسمية: الاختلاف عن القيم الاسمية، للإزاحة أو المدى الكامل، كنسبة مئوية من VFSS، عند 25 درجة مئوية.
7. يعرف زمن الاستجابة بأنه الزمن الذي ينتقل فيه التغير التدريجي في الخرج من 10% إلى 90% من قيمته النهائية عند تعرضه لتغير خطوة محدد في الضغط.
8. يتم تعريف وقت الإحماء على أنه الوقت اللازم للمنتج لتلبية جهد الخرج المحدد بعد استقرار الضغط.
