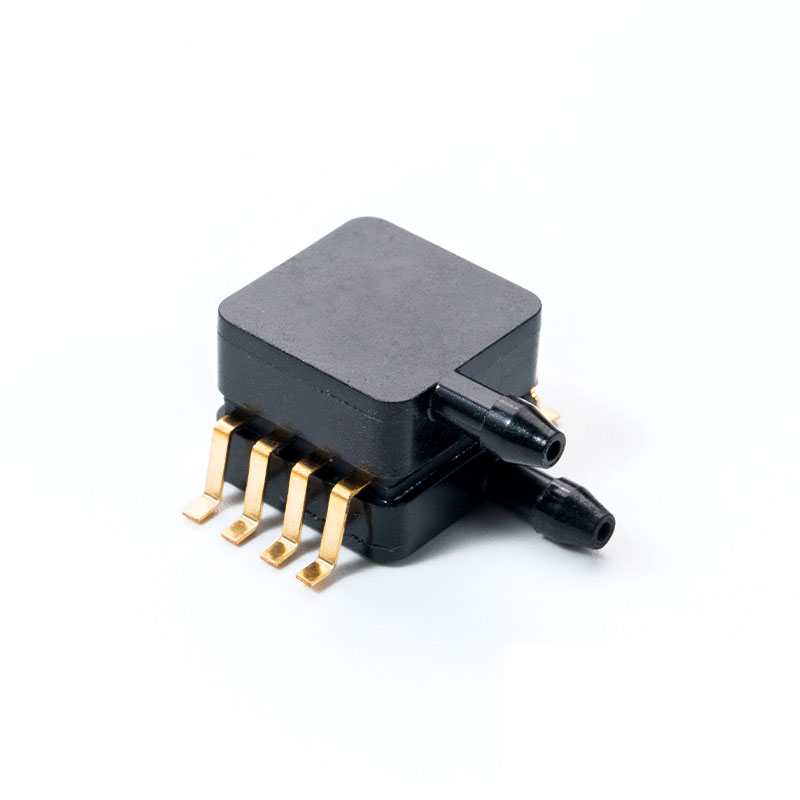

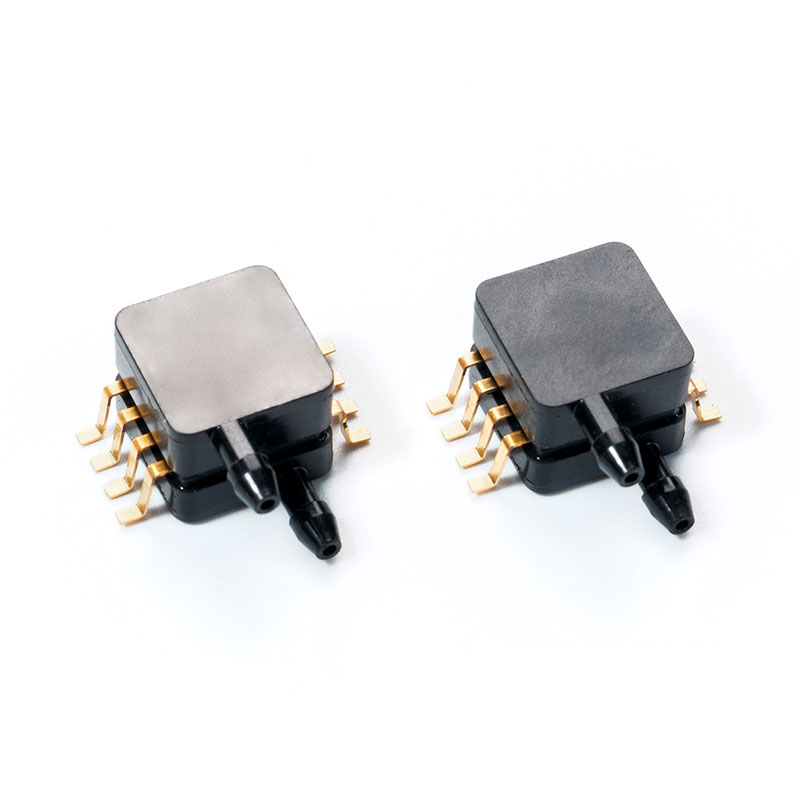

1. المواصفات العامة
الجدول 1. الحد من المعلمات
| مميزة | دقيقة. | الأعلى. | وحدة |
| جهد الإمداد (Vsupply) | -0.3 | 6 | في دي سي |
| درجة حرارة التخزين | -40 | 125 | درجه مئوية |
الجدول 2. نوع الضغط
| نوع الضغط | الوصف |
| مطلق | يتناسب الإخراج مع الفرق بين الضغط المطبق والفراغ المرجعي المدمج |
| قياس الضغط | يتناسب الإخراج مع الفرق بين الضغط المطبق والضغط الجوي (المحيط). |
| الضغط التفاضلي | يتناسب الخرج مع الفرق بين الضغط المطبق على كل منفذ (منفذ 1 – منفذ 2). |
2. المعلمات التقنية للإخراج التناظري
الجدول 3. مواصفات الإخراج التناظرية
(VS = 5.0 فولت تيار مستمر، TA = 25 درجة مئوية ما لم يُذكر خلاف ذلك.)
| مميزة | علامة | دقيقة. | اكتب. | الأعلى. | وحدة |
| نطاق الضغط 1 | ص OP | -5 | 100 | كيلو باسكال | |
| جهد الإمداد 2 | V ق | 4.75 | 5 | 5.25 | في دي سي |
| العرض الحالي | أنا س | — | 3 | 10 | مادك |
| صressure offset 3 (10 درجة مئوية إلى 60 درجة مئوية) @ VS = 5.0 فولت | 0.155 | 0.2 | 0.245 | ||
| إخراج واسع النطاق 4 | 4.655 | 4.7 | 4.745 | ||
| النطاق الكامل (VFSS)5 | — | 4.41 | 4.5- | 4.59 | V |
| الدقة 6 | — | — | 2.5% | — | |
| الحساسية | 0.45 | الخامس / كيلو باسكال | |||
| نطاق درجة حرارة التشغيل | Tsرg | -40 | — | 85 | درجة مئوية |
| وقت الاستجابة 7 | t ر | — | 2.5 | — | مللي |
| صower-on time 8 | 100 | مللي |
1.1.0 كيلو باسكال (كيلو باسكال) يساوي 0.145 رطل لكل بوصة مربعة.
2. الجهاز متناسب ضمن نطاق الإثارة المحدد.
3. يتم تعريف الإزاحة (Voff) على أنها جهد الخرج عند أدنى ضغط مقدر.
4. يتم تعريف الخرج واسع النطاق (VFSO) على أنه جهد الخرج عند الضغط الأقصى أو الكامل.
5. يتم تعريف المدى الكامل (VFSS) على أنه الفرق الجبري بين جهد الخرج عند الضغط المقدر الكامل وجهد الخرج عند الحد الأدنى المقنن
6. الدقة (موازنة الخطأ) تتكون مما يلي:
• الخطية: انحراف الإخراج من علاقة الخط المستقيم مع الضغط فوق نطاق الضغط المحدد.
• تباطؤ درجة الحرارة: انحراف الخرج عند أي درجة حرارة ضمن نطاق درجة حرارة التشغيل، بعد تدوير درجة الحرارة من وإلى نقاط درجة حرارة التشغيل الدنيا أو القصوى، مع تطبيق ضغط تفاضلي صفر.
• تباطؤ الضغط: انحراف الخرج عند أي ضغط ضمن النطاق المحدد، عندما يتم تدوير هذا الضغط من وإلى الحد الأدنى أو الأقصى للضغط المقدر، عند 25 درجة مئوية.
• TcSpan: انحراف الإخراج خلال نطاق درجة الحرارة من 10 درجات إلى 60 درجة مئوية، مقارنة بـ 25 درجة مئوية.
• TcOffset: انحراف الإخراج مع الحد الأدنى من الضغط المقدر المطبق، خلال نطاق درجة الحرارة من 10 درجات إلى 60 درجة مئوية، مقارنة بـ 25 درجة مئوية.
• الاختلاف عن القيم الاسمية: الاختلاف عن القيم الاسمية، للإزاحة أو المدى الكامل، كنسبة مئوية من VFSS، عند 25 درجة مئوية.
7. يعرف زمن الاستجابة بأنه الزمن الذي ينتقل فيه التغير التدريجي في الخرج من 10% إلى 90% من قيمته النهائية عند تعرضه لتغير خطوة محدد في الضغط.
8. يتم تعريف وقت الإحماء على أنه الوقت اللازم للمنتج لتلبية جهد الخرج المحدد بعد استقرار الضغط.
2. المعلمات التقنية للإخراج التناظري
الجدول 3. مواصفات الإخراج التناظرية
(VS = 5.0 فولت تيار مستمر، TA = 25 درجة مئوية ما لم يُذكر خلاف ذلك.)
| مميزة | علامة | دقيقة. | اكتب. | الأعلى. | وحدة |
| نطاق الضغط 1 | ص OP | -5 | 5 | كيلو باسكال | |
| جهد الإمداد 2 | V ق | 4.75 | 5 | 5.25 | في دي سي |
| العرض الحالي | آيو | - | 3 | 10 | مادك |
| صressure offset 3 (10 درجة مئوية إلى 60 درجة مئوية) @ VS = 5.0 فولت | 0.155 | 0.2 | 0.245 | ||
| إخراج واسع النطاق 4 | 4.655 | 4.7 | 4.745 | ||
| النطاق الكامل (VFSS) 5 | - | 4.41 | 4.5 | 4.59 | V |
| الدقة 6 | - | - | 2.5% | - | |
| الحساسية | 0.45 | الخامس / كيلو باسكال | |||
| نطاق درجة حرارة التشغيل | Tsرg | -40 | — | 85 | درجة مئوية |
| وقت الاستجابة 7 | t ر | — | 2.5 | — | مللي |
| صower-on time 8 | 100 | مللي |
1.1.0 كيلو باسكال (كيلو باسكال) يساوي 0.145 رطل لكل بوصة مربعة.
2. الجهاز متناسب ضمن نطاق الإثارة المحدد.
3. يتم تعريف الإزاحة (Voff) على أنها جهد الخرج عند أدنى ضغط مقدر.
4. يتم تعريف الخرج واسع النطاق (VFSO) على أنه جهد الخرج عند الضغط الأقصى أو الكامل.
5. يتم تعريف المدى الكامل (VFSS) على أنه الفرق الجبري بين جهد الخرج عند الضغط المقدر الكامل وجهد الخرج عند الحد الأدنى المقنن
6. الدقة (موازنة الخطأ) تتكون مما يلي:
• الخطية: انحراف الإخراج من علاقة الخط المستقيم مع الضغط فوق نطاق الضغط المحدد.
• تباطؤ درجة الحرارة: انحراف الخرج عند أي درجة حرارة ضمن نطاق درجة حرارة التشغيل، بعد تدوير درجة الحرارة من وإلى نقاط درجة حرارة التشغيل الدنيا أو القصوى، مع تطبيق ضغط تفاضلي صفر.
• تباطؤ الضغط: انحراف الخرج عند أي ضغط ضمن النطاق المحدد، عندما يتم تدوير هذا الضغط من وإلى الحد الأدنى أو الأقصى للضغط المقدر، عند 25 درجة مئوية.
• TcSpan: انحراف الإخراج خلال نطاق درجة الحرارة من 10 درجات إلى 60 درجة مئوية، مقارنة بـ 25 درجة مئوية.
• TcOffset: انحراف الإخراج مع الحد الأدنى من الضغط المقدر المطبق، خلال نطاق درجة الحرارة من 10 درجات إلى 60 درجة مئوية، مقارنة بـ 25 درجة مئوية.
• الاختلاف عن القيم الاسمية: الاختلاف عن القيم الاسمية، للإزاحة أو المدى الكامل، كنسبة مئوية من VFSS، عند 25 درجة مئوية.
7. يعرف زمن الاستجابة بأنه الزمن الذي ينتقل فيه التغير التدريجي في الخرج من 10% إلى 90% من قيمته النهائية عند تعرضه لتغير خطوة محدد في الضغط.
8. يتم تعريف وقت الإحماء على أنه الوقت اللازم للمنتج لتلبية جهد الخرج المحدد بعد استقرار الضغط.
