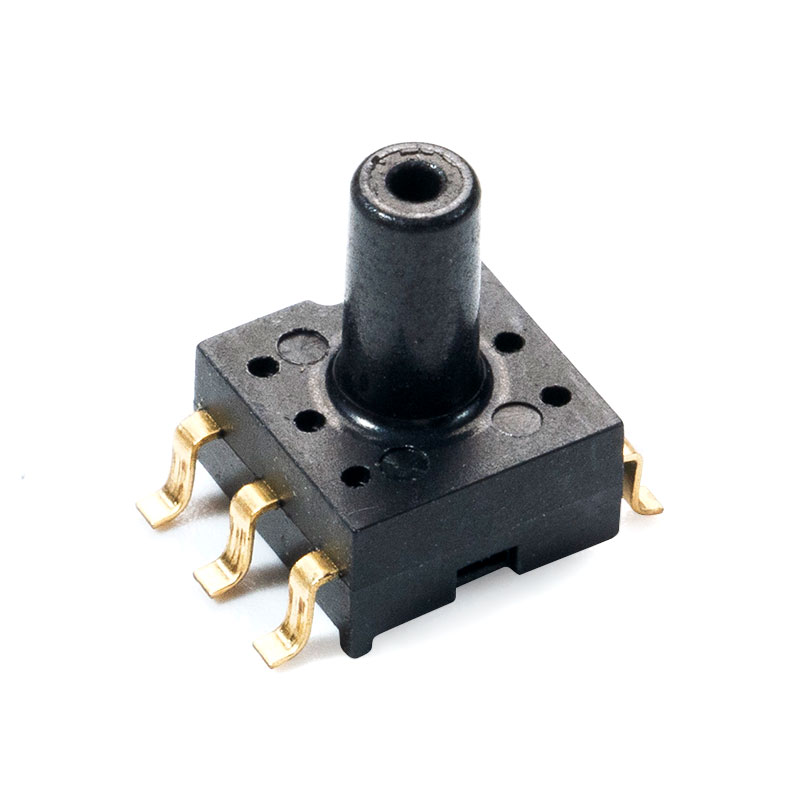

الحد الأقصى المطلق للتقييمات (MCP-J10)
| المعلمات | الرمز | النطاق | وحدة |
| جهد الإمداد التناظري | VDD | -0.3 إلى 6.0 | V |
| درجة حرارة التشغيل | -40 إلى 125 | درجه مئوية | |
| درجة حرارة التخزين | -50 إلى 150 | درجه مئوية | |
| درجة حرارة الوصلة | 150 | درجه مئوية | |
| حساسية ESD | إتش بي إم | 4 | كيلو فولت |
ملحوظة: قد يؤدي تجاوز الحد الأقصى المطلق للتقييم إلى حدوث ضرر دائم، وقد يؤثر التشغيل المطول عند الحد الأقصى المطلق المذكور أعلاه على موثوقية الجهاز.
الخصائص الكهربائية (MCP-J10)
الجدول 1. خصائص التشغيل (مقابل = 5.0 في دي سي، TA = 25 درجة مئوية ما لم يُذكر خلاف ذلك)
| المعلمات | الرمز | دقيقة | اكتب | ماكس | وحدة |
| جهد الإمداد | VS | 4.75 | 5 | 5.25 | في دي سي |
| العرض الحالي | أنا س | — | 3 | مادك | |
| الإزاحة (0 درجة مئوية إلى 85 درجة مئوية) @ VS = 5.0 فولت | V سff | 0.44 | 0.5 | 0.56 | في دي سي |
| خرج كامل النطاق (0 درجة مئوية إلى 85 درجة مئوية) @ VS = 5.0 فولت | V FSO | 4.44 | 4.5 | 4.56 | في دي سي |
| نطاق واسع النطاق (0 درجة مئوية إلى 85 درجة مئوية) @ VS = 5.0 فولت | V الخدمة الثابتة الساتلية | 3.88 | 4 | 4.12 | في دي سي |
تابع الجدول 1. خصائص التشغيل (VS = 5.0 Vdc، TA = 25 درجة مئوية ما لم يُذكر خلاف ذلك)
| المعلمات | الرمز | دقيقة | اكتب | ماكس | وحدة |
| الدقة (0 درجة مئوية إلى 85 درجة مئوية) | — | — | — | 2.5 | %V الخدمة الثابتة الساتلية |
| وقت الاستجابة | ر | — | 2.5 | — | مللي |
| وقت الاحماء | — | — | 100 | — | مللي |
| استقرار الأوفست | — | — | 0.25 | — | %V الخدمة الثابتة الساتلية |

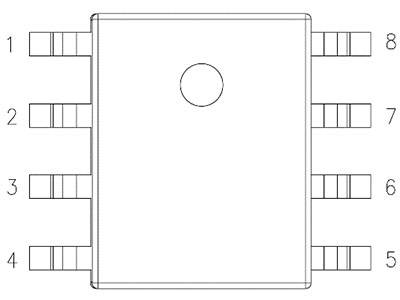

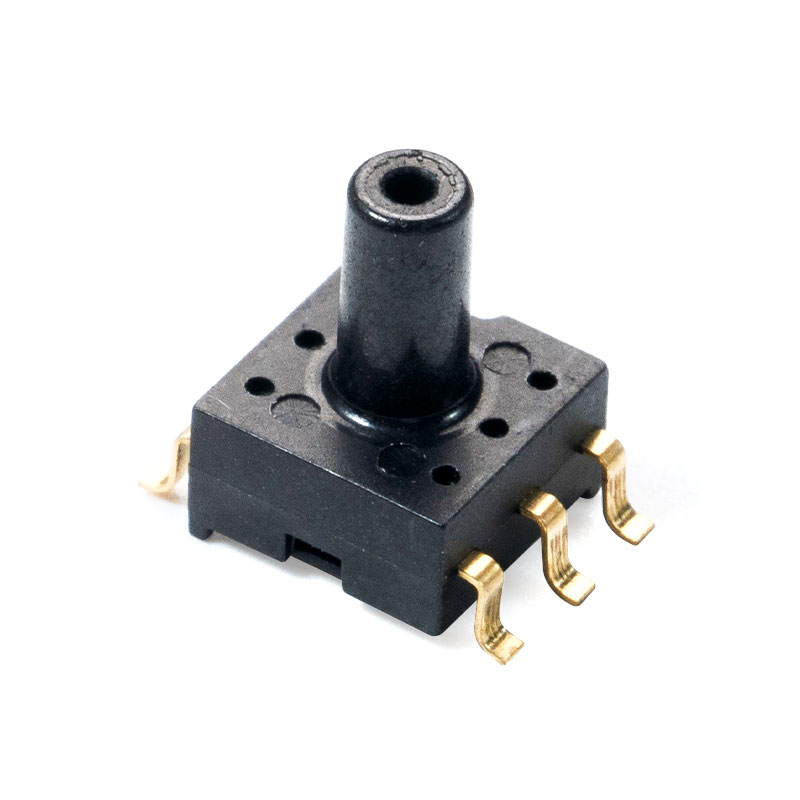

1. التغليف وتعريف الدبوس (MCP-J11)
| وصف | لا. | تعريف الدبوس | وصف | |
 | 1 | غير مقيد | شاغرة | |
| 2 | خارج | الإخراج | يجب أن تكون معلقة في الهواء | |
| 3 | غير مقيد | شاغرة | ||
| 4 | أرض | التأريض | ||
| 5 | VDD | مصدر الطاقة | ||
| 6 | غير مقيد | شاغرة | ||
| 7 | SCL | خط الساعة التسلسلي | ||
| 8 | SDA | SDA |
الجدول 1.1 علاقة تعريف الدبوس
ملحوظة:
1.J10: 7&8 # يجب تعليق الدبابيس في الهواء
2.J11:2 # يجب تعليق الدبوس في الهواء
2. المواصفات الفنية
2. المواصفات الفنية
| المعلمة | علامة | الحد الأدنى للقيمة | القيم النموذجية | القيمة القصوى | وحدة | ملاحظات |
| إعادة تشغيل الطاقة | VDDPOR | 2.8 | V | |||
| العمل الحالي | يافدد | 2 | 3 | أماه | وضع العمل | |
| 200 | غير متوفر | الاستعداد الحالي | ||||
| قرار أدك | إعادة الرسم | 24 | بت | |||
| دقة ضغط الإخراج 1,2 | لجنة التنسيق الإدارية | 1% | %FS | 0 درجة مئوية ~ 60 درجة مئوية | ||
| 1.5% | %FS | -20 درجة مئوية ~ 70 درجة مئوية | ||||
| السلطة في الوقت المحدد | توب | 100 | مللي | قابل للتعديل | ||
| الاحتفاظ ببيانات EEPROM | تليفون | 10 | سنوات | @ 125 درجة مئوية |
1. الدقة تشمل اللاخطية، وتباطؤ درجة الحرارة، وتباطؤ الضغط؛
2. دقة الحياة الكاملة بناءً على 1000 ساعة من اختبارات HTOL وLTOL وHTSL وTHB وPCT؛
2.2.أنا 2 ج الخصائص الكهربائية
| المعلمة | علامة | الحد الأدنى للقيمة | القيمة القصوى | وحدة | ملاحظات |
| تردد الساعة | fBsclB | 1 | ميغاهيرتز | ص = 1K | |
| وقت صيانة النبض المنخفض على مدار الساعة | tBLOWB | 0.52 | لنا | ||
| وقت صيانة النبض العالي على مدار الساعة | tBHIGHB | 0.24 | لنا | ||
| وقت إنشاء SDA | tBSUDATB | 0.1 | لنا | ||
| وقت عقد SDA | tBHDDATB | 0.0 | لنا | ||
| وقت التأسيس في بداية كل جلسة | tBSUSTAB | 0.24 | لنا | ||
| بدء وقت صيانة الحالة | tBHDSTAB | 0.24 | لنا | ||
| أوقف الوقت، حدد الوقت | tBSUSTOB | 0.24 | لنا | ||
| الفاصل الزمني بين اتصالين | tBBUFB | 0.52 | لنا |
