المواصفات الكهربائية (MCP-H10)
| مميزة | الرمز | دقيقة | اكتب | ماكس | وحدة |
| الجهد @ Vs = 5.0V (سلسلة MCP-H10-A) | V س | 4.75 | 5 | 5.25 | VDC |
| الجهد @ Vs = 3.3V (سلسلة MCP-H10-B) | V س | 3 | 3.3 | 3.6 | VDC |
| العمل الحالي | آيو | — | 3 | مادك | |
| الدقة (0 درجة مئوية إلى 85 درجة مئوية) | — | — | — | 1.5 | %V الخدمة الثابتة الساتلية |
| قرار أدك | الدقة أدك | — | 24 | — | قليلا |
| قرار لجنة المساعدة الإنمائية | الدقة لجنة المساعدة الإنمائية | — | 12 | — | قليلا |
| التردد | ف sys | 1 | ميغاهيرتز | ||
| وقت الاستجابة | ر ر | — | 2.5 | — | مللي ثانية |
| وقت البدء | — | — | 100 | — | مللي ثانية |
| حماية البيئة والتنمية المستدامة | — | — | 2 | — | كيلو فولت |

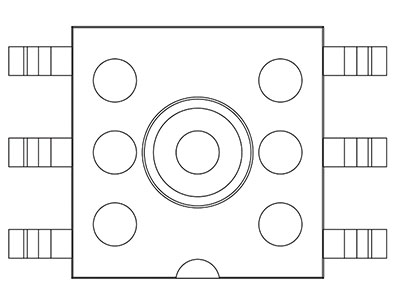

التغليف وتعريف الدبوس (ورقة بيانات H11)
| وصف | لا. | تعريف الدبوس | اشرح | ||
 | 1 | غير مقيد | شنق في الهواء | ||
| 1 | 6 | 2 | SDA | أنا 2 C دبوس البيانات ثنائي الاتجاه التسلسلي | |
| 2 | 5 | 3 | SCL | أنا 2 دبوس إدخال الساعة التسلسلية C | |
| 3 | 4 | 4 | VDD | مصدر الطاقة | |
| 5 | أرض | أسباب | |||
| 6 | غير مقيد | شنق في الهواء | |||
الحد الأقصى المطلق للتقييم (H11Datasheet)
| المعلمة | علامة | الحد الأدنى | نموذجي | الحد الأقصى | وحدة | ملاحظات |
| الجهد | VDD | -0.3 | 5.8 | V | ||
| الجهد دبوس الرقمية | فيو , حفر | -0.3 | في دي 0.3 | V | 25 درجة مئوية | |
| الضغط الزائد | بإثبات | 2X | كيلو باسكال | |||
| ضغط الانفجار | انفجار | 3X | كيلو باسكال | |||
| حماية البيئة والتنمية المستدامة | إتش بي إم | 4 | كيلو فولت | |||
| درجة حرارة التخزين | Tstg | -40 | 125 | درجة مئوية |
نطاق العمل الموصى به (ورقة بيانات H11)
| المعلمة | علامة | الحد الأدنى | نموذجي | الحد الأقصى | وحدة | ملاحظات |
| جهد مصدر الطاقة 1 | VDD | 3.0 | 5 | 5.5 | V | |
| نطاق التشغيل | برانج | -100 | 1000 | كيلو باسكال | خيارات نطاق متعددة متاحة | |
| درجة حرارة التشغيل | توبر | -20 | 85 | درجة مئوية |
