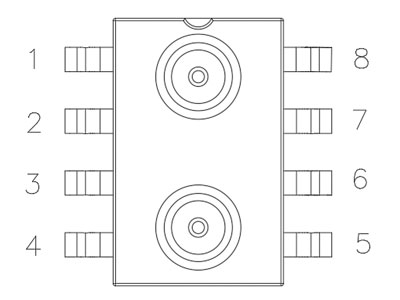

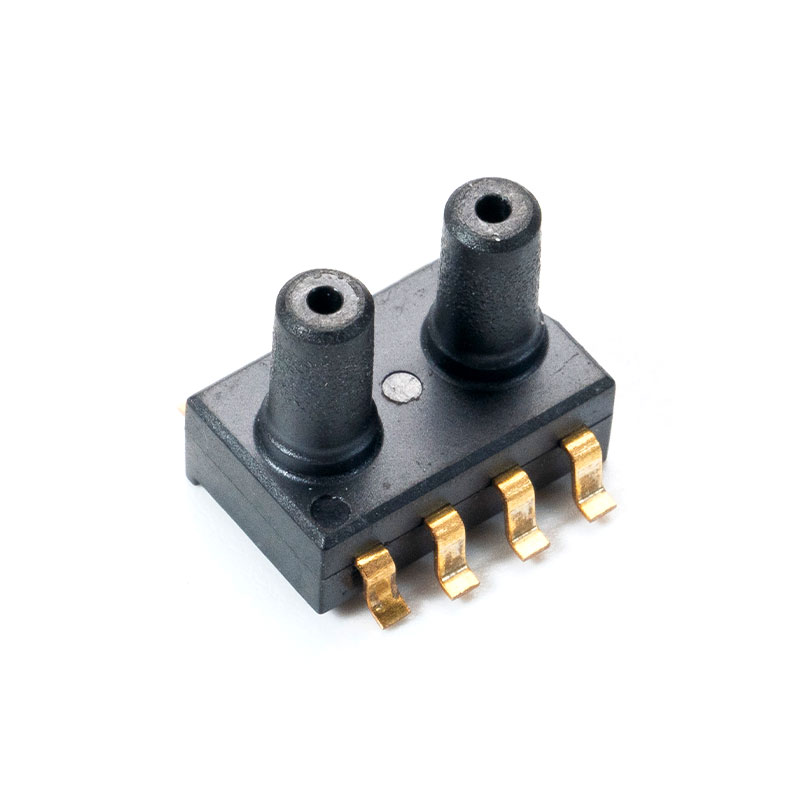

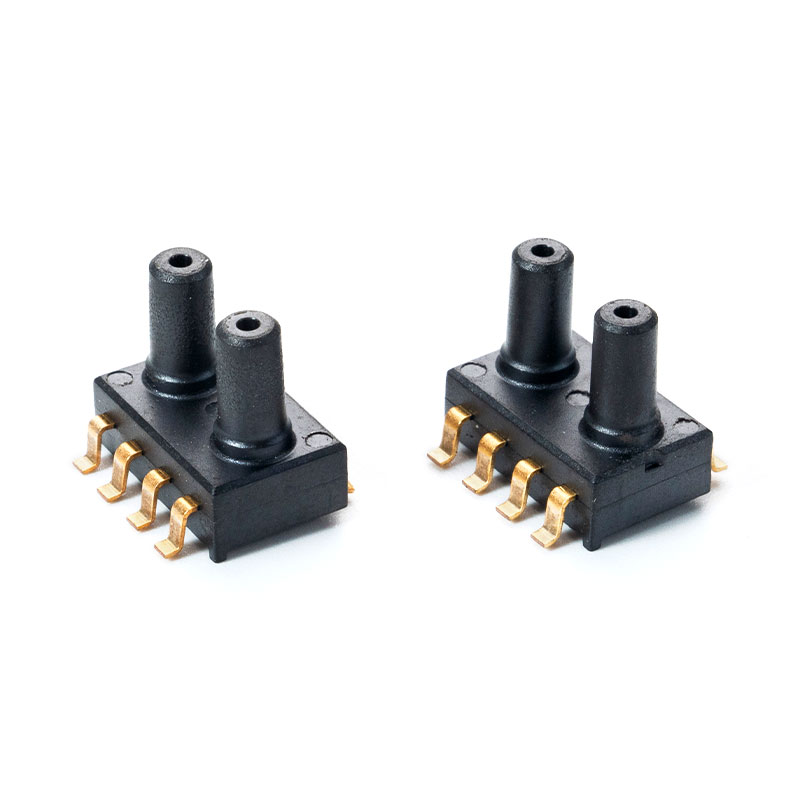

تكوين الدبوس (MCP-H20)
| الأوصاف |  | لا. | الرمز | التعريف |
| ص1 ص2 | 1 | غير مقيد | لا تقم بالاتصال بالدوائر الخارجية أو الأرض | |
| 2 | VDD | مصدر الطاقة | ||
| 3 | خارج | الجهد الناتج | ||
| 4 | غير مقيد | لا تقم بالاتصال بالدوائر الخارجية أو الأرض | ||
| 5 | غير مقيد | لا تقم بالاتصال بالدوائر الخارجية أو الأرض | ||
| 6 | غير مقيد | لا تقم بالاتصال بالدوائر الخارجية أو الأرض | ||
| 7 | غير مقيد | لا تقم بالاتصال بالدوائر الخارجية أو الأرض | ||
| 8 | أرض | الأرض |
المواصفات الفنية (MCP-H20)
المعلمات الكهربائية
| مميزة | الرمز | دقيقة | اكتب | ماكس | وحدة |
| مقابل = 5.0 فولت (سلسلة MCP-H20-A) | V س | 4.75 | 5 | 5.25 | في دي سي |
| مقابل = 3.3 فولت (سلسلة MCP-H20-B) | V س | 3 | 3.3 | 3.6 | في دي سي |
| العمل الحالي | أنا س | — | 3 | مادك | |
| الدقة (0 درجة مئوية إلى 85 درجة مئوية) | — | — | — | 1.5 | %V الخدمة الثابتة الساتلية |
| قرار أدك | الدقة أدك | — | 24 | — | قليلا |
| قرار لجنة المساعدة الإنمائية | الدقة لجنة المساعدة الإنمائية | — | 12 | — | قليلا |
| وقت الاستجابة | ر ر | — | 2.5 | — | مللي |
| وقت الاحماء | — | — | 100 | — | مللي |
| حماية البيئة والتنمية المستدامة | — | — | 2 | — | كيلو فولت |
معلمات الإخراج
سلسلة MCP-H20-A (جهد مصدر الطاقة: 5.0 فولت)
| مميزة | الرمز | دقيقة | اكتب | ماكس | وحدة |
| دقيقة pressure offset (0℃ to 85℃) | V سff | 0.44 | 0.5 | 0.56 | في دي سي |
| خرج واسع النطاق (0 درجة مئوية إلى 85 درجة مئوية) | V FSO | 4.44 | 4.5 | 4.56 | في دي سي |
| نطاق واسع النطاق (0 درجة مئوية إلى 85 درجة مئوية) | V الخدمة الثابتة الساتلية | 3.88 | 4 | 4.12 | في دي سي |
سلسلة MCP-H20-B (جهد مصدر الطاقة: 3.3 فولت)
| مميزة | الرمز | دقيقة | اكتب | ماكس | وحدة |
| دقيقة pressure offset (0℃ to 85℃) | V سff | 0.055 | 0.1 | 0.145 | في دي سي |
| خرج واسع النطاق (0 درجة مئوية إلى 85 درجة مئوية) | V FSO | 3.055 | 3.1 | 3.145 | في دي سي |
| نطاق واسع النطاق (0 درجة مئوية إلى 85 درجة مئوية) | V الخدمة الثابتة الساتلية | 2.91 | 3 | 3.09 | في دي سي |

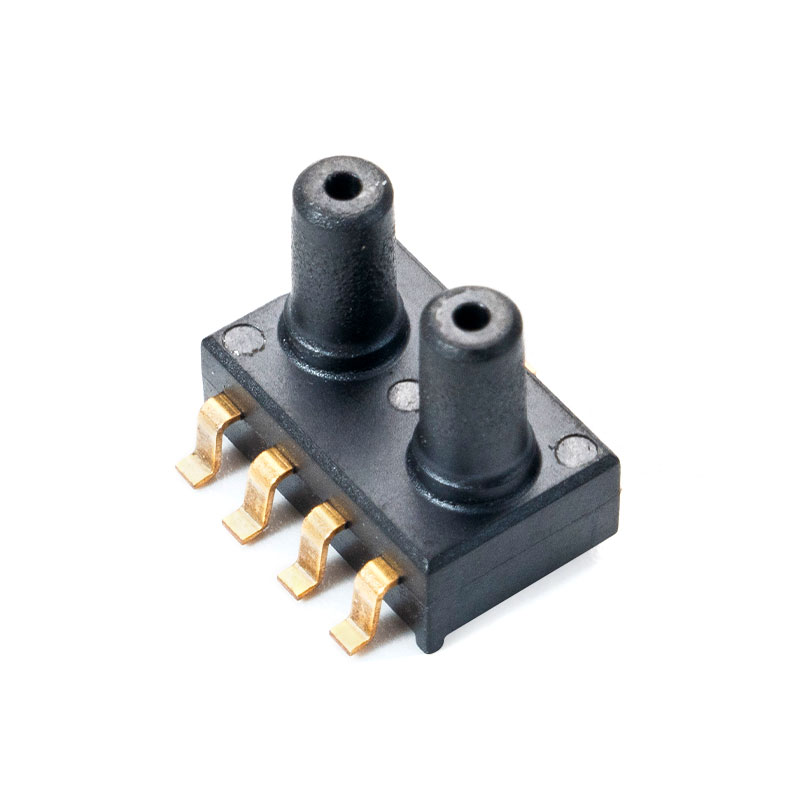

خصائص الضغط ودرجة الحرارة (MCP-H21)
الجدول 1: خصائص خرج الضغط عند VDD = 5.0V، ت = 25°C ما لم يُذكر خلاف ذلك
| المعلمة | الرمز | الشروط | دقيقة | اكتب. | ماكس | وحدة |
| نطاق قياس الضغط1 | بس | -100 | 200 | كبا | ||
| قرار الضغط | الضغط | 0.05 | %FS | |||
| الضغط Accuracy2 | عند 25 درجة مئوية | -0.1 | 0.1 | %FS | ||
| إجمالي نطاق الخطأ3 | تي بي | من 25 درجة مئوية إلى 60 درجة مئوية | -0.3 | 0.3 | %FS | |
| من -40 درجة مئوية إلى 85 درجة مئوية | -1 | 1 | %FS | |||
| الانجراف على المدى الطويل | بعد فترة 1 سنة | ±0.15 | %FS | |||
| إنحسر تأثير اللحام | IPC/JEDEC J-STD-020C | ±0.2 | %FS |
1. جانب الضغط العالي يقع على الجانب المحدد.
2. الحد الأقصى للانحراف عن الخط المستقيم الأفضل (BFSL) المجهز للإخراج المقاس على نطاق الضغط عند 25 درجة مئوية. يشمل جميع الأخطاء الناتجة عن عدم خطية الضغط والتباطؤ وعدم التكرار.
3. يشمل نطاق خطأ الضغط الإجمالي جميع أخطاء الدقة والأخطاء الحرارية على مدى درجة الحرارة المعوضة وتفاوتات معايرة الامتداد والإزاحة. بالنسبة لإخراج المستشعر المثالي فيما يتعلق بضغط الإدخال ودرجة الحرارة، تكون قيم TEB صالحة فقط عند جهد الإمداد المُعاير.
الجدول 2: خصائص خرج درجة الحرارة @ VDD = 5.0V، T = 25 درجة مئوية ما لم يُذكر خلاف ذلك
| المعلمة | الرمز | الشروط | دقيقة | اكتب.。 | ماكس | وحدة |
| درجة حرارة التشغيل | T OP | -20 | 85 | درجه مئوية | ||
| دقة درجة الحرارة المطلقة | -10 درجة مئوية إلى 50 درجة مئوية | ±1.0 | درجه مئوية | |||
| ماكس Error with Power | مزود الطاقة من 1.8 فولت إلى 5.5 فولت | ±0.1 | درجه مئوية | |||
| دقة درجة الحرارة لبيانات الإخراج | 0.01 | درجه مئوية |
الخصائص الكهربائية (MجP-H21)
الجدول 3: خصائص التيار المستمر @VDD=5.0 V، T=25°C ما لم يُذكر خلاف ذلك
| المعلمة | الرمز | الشروط | دقيقة | اكتب. | ماكس | وحدة |
| متوسط التشغيل الحالي | أنا ددافب | تحويل واحد في الثانية | 4.5 | 6.4 | ميكروأ | |
| الذروة الحالية | أنا الذروة | تحويل الضغط | 1.5 | أماه | ||
| تحويل درجة الحرارة | 0.95 | أماه | ||||
| الاستعداد العرض الحالي | أنا DDSTB | عند 25 درجة مئوية | 0.2 | ميكروأ | ||
| تردد ساعة البيانات التسلسلية | و SCLK | أنا 2 بروتوكول C، مقاومة السحب 4.7 كيلو | 100 | 400 | كيلو هرتز | |
| المدخلات الرقمية الجهد العالي | VIH | 0.8 | V | |||
| المدخلات الرقمية الجهد المنخفض | فيل | 0.2 | V | |||
| الإخراج الرقمي الجهد العالي | V أوه | أناO = 0.5 mA | 0.9 | V | ||
| الناتج الرقمي الجهد المنخفض | V رأ | أناO = 0.5 mA | 0.1 | V | ||
| أناnput Capacitance | C أناN | 10 | الجبهة الوطنية | |||
| أنا2C Pull-Up Resistors | ر بو | 3.3 | 4.7 | 10 | ك أوم |
الحد الأقصى المطلق للتقييم (MCص-H21)
الجدول 4: الحد الأقصى للتقييم المطلق
| المعلمة | الرمز | الشروط | دقيقة | ماكس | وحدة |
| الضغط الزائد | P ماكس | 3X | |||
| جهد الإمداد | V د | -0.3 | 6.5 | V | |
| واجهة الجهد | V إذا | -0.3 | في دي 0.3 | V | |
| نطاق درجة حرارة التخزين | ت SتG | -40 | 150 | درجه مئوية | |
| ماكسimum Soldering Temperature | ت مرض التصلب العصبي المتعدد | 10 ثانية كحد أقصى | 250 | درجه مئوية | |
| تصنيف البيئة والتنمية المستدامة | نموذج جسم الإنسان | -2 | 2 | كيلو فولت |
قد يؤثر التعرض لشروط التصنيف القصوى لفترات طويلة على موثوقية الجهاز.
