معلمات الإخراج
سلسلة MCP-H10-A
| مميزة | الرمز | دقيقة | اكتب | ماكس | وحدة |
| دقيقة pressure output（0℃ to 85℃）@ VS = 5.0V | V خارج | 0.44 | 0.5 | 0.56 | في دي سي |
| ماكس pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | في دي سي |
| خرج كامل النطاق (0 درجة مئوية إلى 85 درجة مئوية) @VS = 5.0 فولت | V الخدمة الثابتة الساتلية | 3.88 | 4 | 4.12 | في دي سي |
سلسلة MCP-H10-B
| مميزة | الرمز | دقيقة | اكتب | ماكس | وحدة |
| دقيقة pressure output（0℃ to 85℃）@ VS =3.3V | V خارج | 0.055 | 0.1 | 0.145 | في دي سي |
| ماكس pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | في دي سي |
| خرج كامل النطاق (0 درجة مئوية إلى 85 درجة مئوية) @VS = 3.3 فولت | V الخدمة الثابتة الساتلية | 2.91 | 3 | 3.09 | في دي سي |
وصف الوظيفة

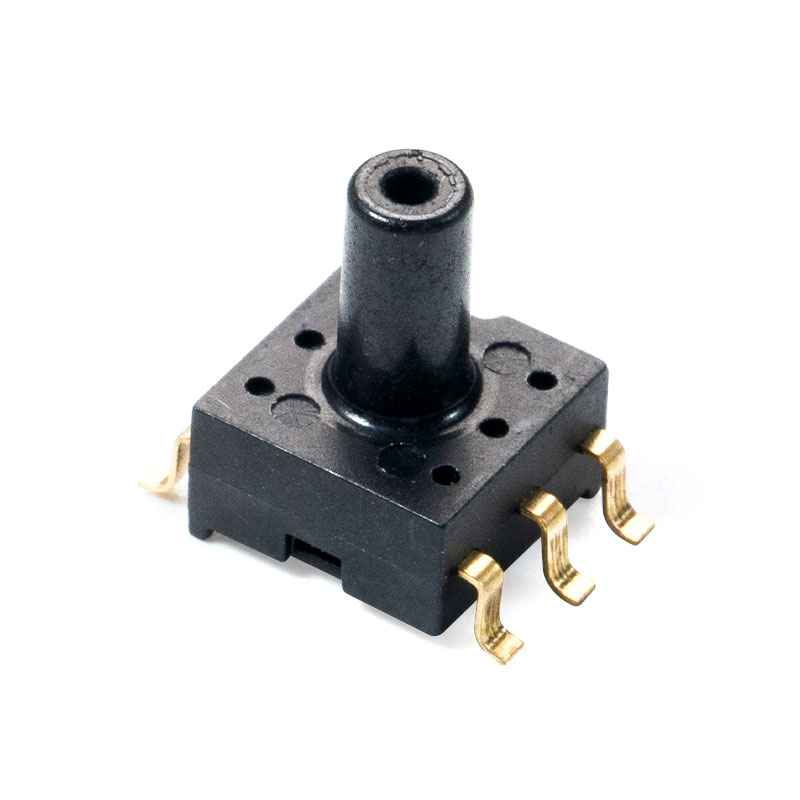

نظرة عامة
يستخدم مستشعر الضغط من سلسلة MCP-H10 شريحة ضغط مقاومة التجويف MEMS كعنصر استشعار للضغط، والذي يخرج إشارة أولية تتناسب مع الضغط البيئي. تعمل شريحة التكييف المزودة بـ ADC 24 بت المدمج على تشغيل العنصر الحساس، وتضخيم الإشارة الأصلية، وتعويض درجة الحرارة، والخطية، وإخراج إشارة خرج جهد تناظري ترتبط خطيًا بالضغط المطبق.
وظيفة النقل
 |  |

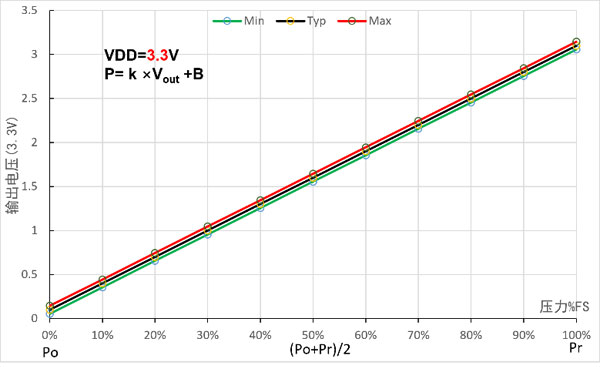

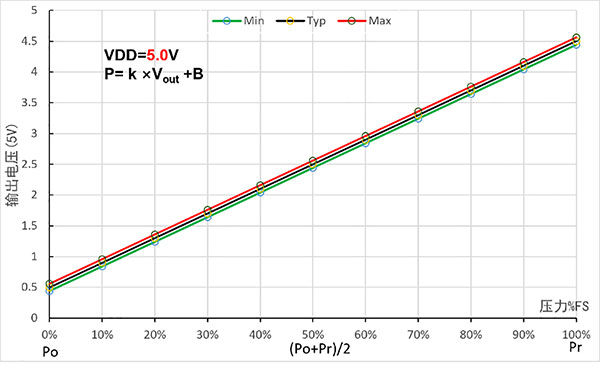

الشكل 3.1 وظيفة نقل الإخراج التناظري
P=ك ×Vout ب
ملحوظة: Vout هو جهد الخرج التناظري (الوحدة: V)؛ P هي قيمة الضغط (بالكيلو باسكال)؛ ك. يمثل ب المعامل الخطي والإزاحة، كما هو موضح في الجدول أدناه.
الجدول 3.1 معلمات وظيفة نقل الإخراج التناظري
| نموذج المنتج (5.0 فولت) | المدى (كيلو باسكال) | جهد الخرج (فولت) | المعاملات والإزاحات | |||
| بو | العلاقات العامة | يا ل | يا ح | ك | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0.3125 |
| MCP-H10-A2KP5PN | -2.5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0.625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1.25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137.5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62.5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237.5 |
| العلاقات العامةoduct model（3.3V） | المدى (كيلو باسكال) | جهد الخرج (فولت) | المعاملات والإزاحات | |||
| بو | العلاقات العامة | ياL | ياH | ك | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0.083 |
| MCP-H10-B2KP5PN | -2.5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0.167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0.333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
