تحتوي سلسلة MCP5XXXDP على مستشعر ضغط سيليكون مدمج
تكييف الإشارة وتعويض درجة الحرارة والمعايرة
1 وصف عام
محولات الطاقة المقاومة للضغط MCP5XXXDP عبارة عن مستشعرات ضغط سيليكون متجانسة. تم تصميم MCP5XXXDP لمجموعة واسعة من التطبيقات، وخاصة التطبيقات التي تستخدم وحدة تحكم دقيقة، أو معالج دقيق مع مدخلات تناظرية إلى رقمية. يجمع محول الطاقة هذا بين تقنيات التصنيع الدقيقة المتقدمة، وتعدين الأغشية الرقيقة، والمعالجة ثنائية القطب لتوفير إشارة إخراج تناظرية دقيقة وعالية المستوى تتناسب مع الضغط المطبق.
2 الميزات والفوائد
1. نطاق الضغط الاختياري: 0kpa~700kpa
2. نوع الضغط
المطلق: مرجع الفراغ الداخلي والخرج المتناسب مع الضغط المطلق
مقياس الضغط: بناءً على الضغط الجوي، فهو يوفر الخرج وتغير الضغط الجوي
متناسب
الضغط التفاضلي: يسمح بقياس الضغط في منفذي ضغط
3. تعويض درجة الحرارة أكثر من 10 درجة مئوية إلى 60 درجة مئوية
4. درجة حرارة التخزين -40 درجة مئوية إلى 125 درجة مئوية
5. المواد: غلاف مغلف متكامل من الإيبوكسي المتين، غلاف صمام الهواء المعتمد، نايلون يتحمل درجات الحرارة العالية
6. إشارة الإخراج: إشارة تناظرية
3 مجالات التطبيق
1. الطبية: الشاشات، آلات التخدير، معدات تحليل الدم، كروماتوغرافيا الغاز، أجهزة الغاز، ضغط الهواء في الجناح، آلات غسيل الكلى، البخاخات، أجهزة التحكم بالهواء المضغوط، آلات التنفس، معدات توقف التنفس أثناء النوم، مقاييس التنفس، أجهزة التهوية
2. الصناعية: قياس الضغط الجوي، الطائرات بدون طيار، أجهزة معايرة القياس، كروماتوغرافيا الغاز، أدوات قياس الغاز، أجهزة الإرسال، جودة الهواء الداخلي، علوم الحياة، التحكم الهوائي، بالونات الطقس.
دليل الطلب
| نموذج المنتج | نطاق القياس (كيلو باسكال) | نطاق إخراج الجهد (الخامس) | الدقة | نوع الضغط | إمدادات الطاقة الجهد | ||||
| بو | العلاقات العامة | رأ | أوه | مطلق | قياس الضغط | الضغط التفاضلي | |||
 | نطاق القياس (كيلو باسكال) | نطاق إخراج الجهد (الخامس) | الدقة | مطلق | قياس الضغط | الضغط التفاضلي | بوwer Supply | ||
| MCP4250DP | 0 | 250 | 0.2 | 4.9 | ±1.4% | ● | 5 فولت | ||
| MCP5050DP | 0 | 50 | 0.2 | 4.7 | ±2.5% | ● | 5 فولت | ||
| MCP5100DP | 0 | 100 | 0.2 | 4.7 | ±2.5% | ● | 5 فولت | ||
| MCP5500DP | 0 | 500 | 0.2 | 4.7 | ±2.5% | ● | 5 فولت | ||
| MCP5700DP | 0 | 700 | 0.2 | 4.7 | ±2.5% | ● | 5 فولت | ||
فهم دور MCP المطلق / المقياس / مستشعر الضغط التفاضلي في نظم القياس الحديثة لقد أدى تطور تقنيات القياس القائمة على الضغط إلى إعادة تشكيل الصناعات التي تتراوح من الأتمتة...
عرض المزيد
في مجال الطيران، وتصميم المركبات الجوية بدون طيار (UAV)، والمراقبة الصناعية على ارتفاعات عالية، فإن دقة قياس الضغط غير قابلة للتفاوض. مع زيادة الارتفاع، ينخفض الضغط الجوي بشكل...
عرض المزيد
إزالة الغموض عن التكنولوجيا الأساسية: من الإشارات التناظرية إلى البيانات الرقمية في قلب عدد لا يحصى من الأجهزة الحديثة، من وحدات التحكم الصناعية إلى محطات الأرصاد الجوية، تكم...
عرض المزيد
فهم مستشعر الضغط الصغير التقنيات في أنظمة القياس عالية الدقة، مستشعر الضغط الصغير الأجهزة تلعب دورا حاسما. تم تصميم هذه المستشعرات لاكتشاف التغيرات الدقي...
عرض المزيد
لدينا خطوط إنتاج موحدة والقدرة على التحكم في الجودة طوال العملية بأكملها بدءًا من النماذج الأولية وحتى الإنتاج الضخم، وتغطي جميع الجوانب مثل التعبئة والتغليف واللحام والتعويض عن درجة الحرارة ومعايرة الأداء.
يغطي المصنع المعياري مساحة 2000 متر مربع ولديه القدرة على الإنتاج الضخم.
تعويض درجة الحرارة والمعايرة طوال العملية؛ متوافق مع توجيهات RoHS. على سبيل المثال، يوفر جهاز MCP-H10 دقة VFSS بنسبة ±1.5%، بينما توفر سلسلة MCP/V نطاق دقة يتراوح بين ±1.5% و±2.5%، مما يضمن إخراج إشارة مستقر ودقيق.
يمكننا الاستجابة بسرعة للاحتياجات المخصصة من حيث التعبئة والتغليف ونطاق الضغط وشكل الإخراج.
تتمتع شركة Mems Tech بخبرة تزيد عن 14 عامًا في مجال أجهزة استشعار الضغط.
[email protected]
+86-18068257393
50-1125 حديقة مدينة تشونغ بانغ، رقم 2008 شارع تايهو الشرقي، منطقة شينوو، مدينة ووشى، مقاطعة جيانغسو، الصين
Copyright © 2025 byشركة وشى ميمز للتكنولوجيا المحدودة جميع الحقوق محفوظة.

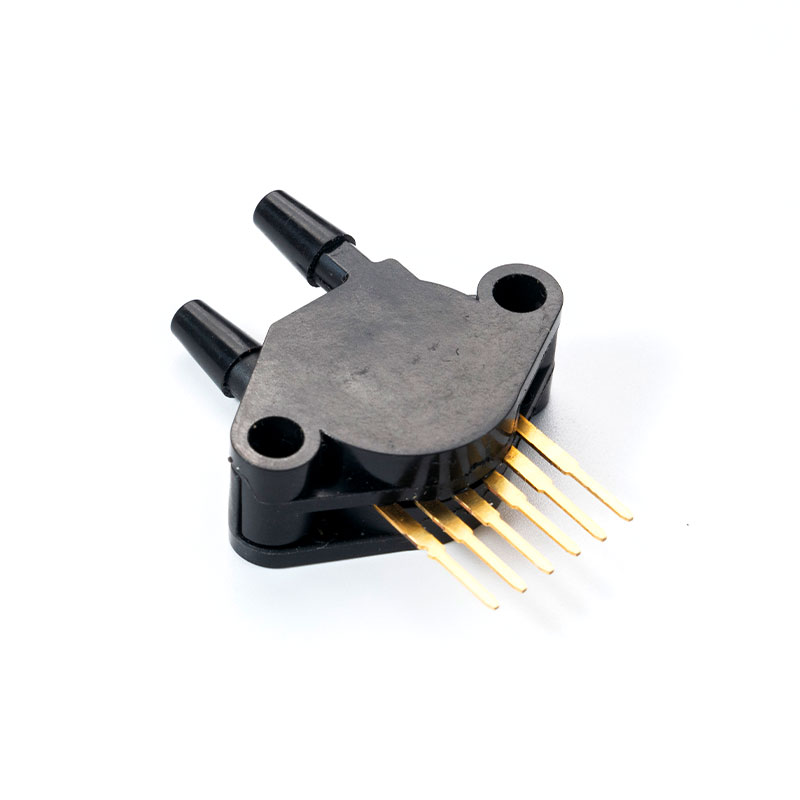

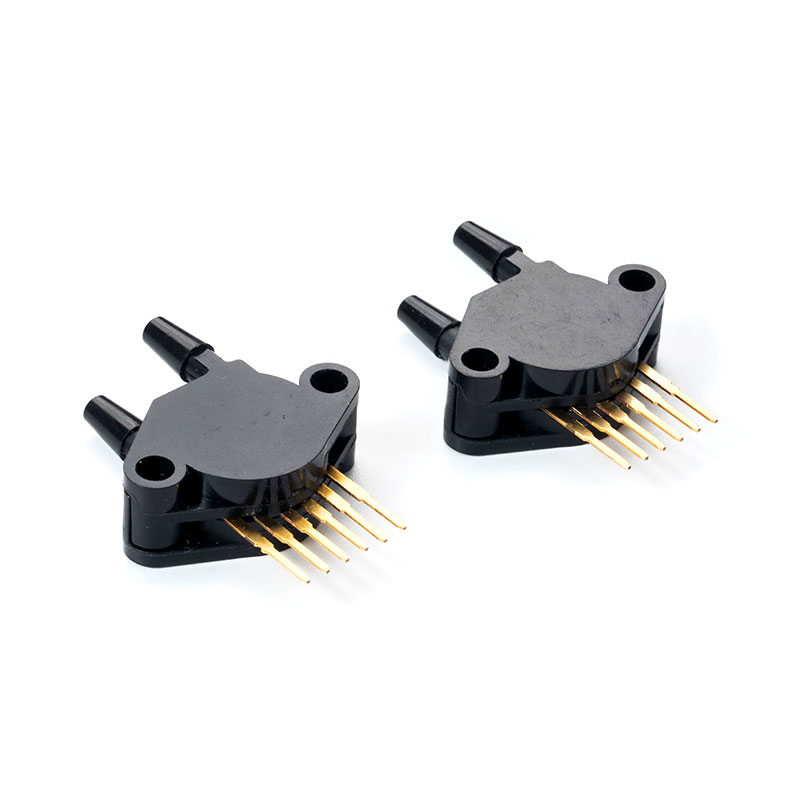

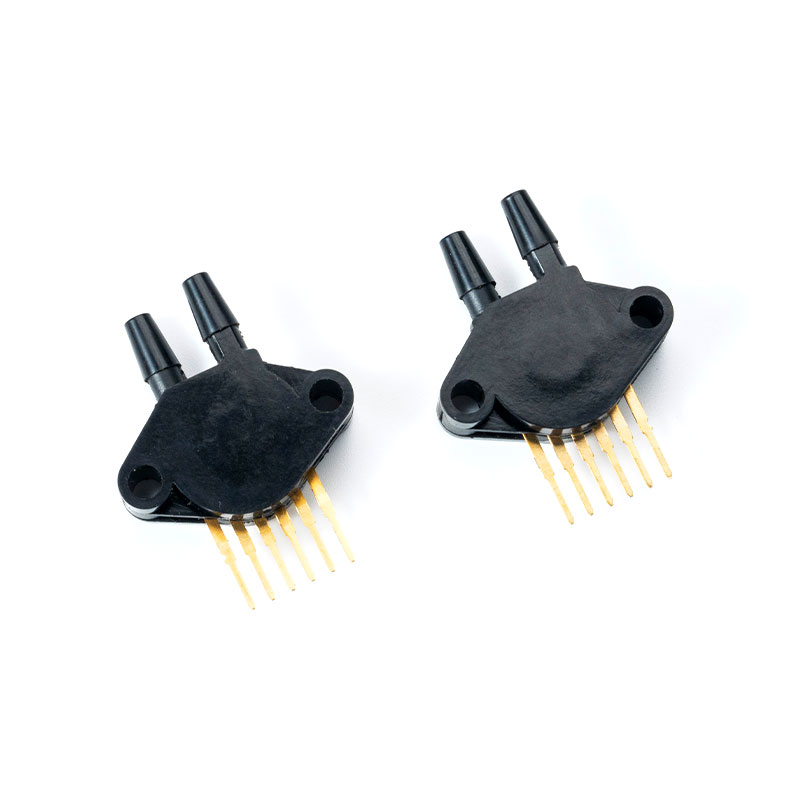

بالجملة جهاز استشعار الضغط MCP5700DP للأغراض الصناعية مزود
